МИНИСТЕРСТВО ВНУТРЕННИХ ДЕЛ

ГЛАВНОЕ УПРАВЛЕНИЕ ВНЕВЕДОМСТВЕННОЙ ОХРАНЫ

УТВЕРЖДЕН

ГУВО МВД России

24 декабря 1996г.

СПРАВОЧНИК

инженерно-технических работников и электромонтеров

технических средств охранно-пожарной сигнализации

РМ 78.36.001-99

В справочнике приведены краткие сведения о технических средствах охранно-пожарной сигнализации, видеоконтроля и контроля доступа, их классификация, тактико-технические характеристики, типовые варианты применения, особенности монтажа и эксплуатации, даны сведения о проводах и кабелях, применяемых при монтаже и эксплуатации этих систем, приведены требования нормативных и руководящих документов по этим вопросам, освещены вопросы техники безопасности.

Справочник предназначен для инженерно-технических работников и электромонтеров вневедомственной охраны, занимающихся вопросами оборудования объектов техническими средствами охранно-пожарной сигнализации, видеоконтроля и контроля доступа и их эксплуатацией.

Справочник разработан сотрудниками НИЦ "Охрана" ВНИИПО МВД России Котовым Н.Н., Савчук Л.И., Тюриным Е.П., при участии Арлащенкова Ю.П., под руководством Синилова В.Г.

СПРАВОЧНИК

Приборы приемно-контрольные

Охранные извещатели

Тактико-технические характеристики

Особенности

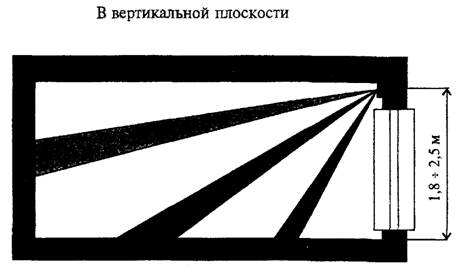

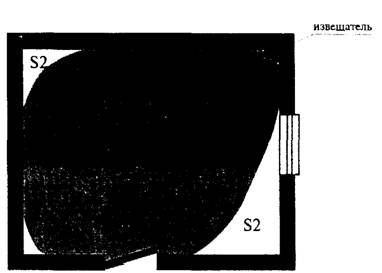

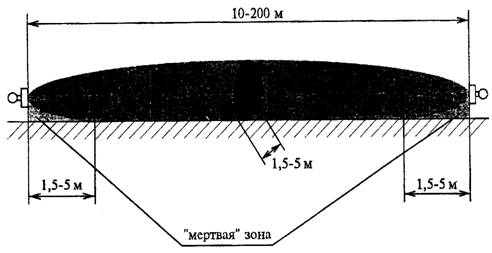

Варианты защиты

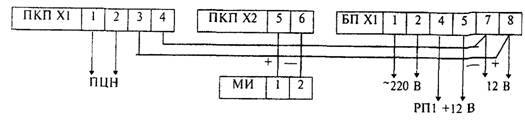

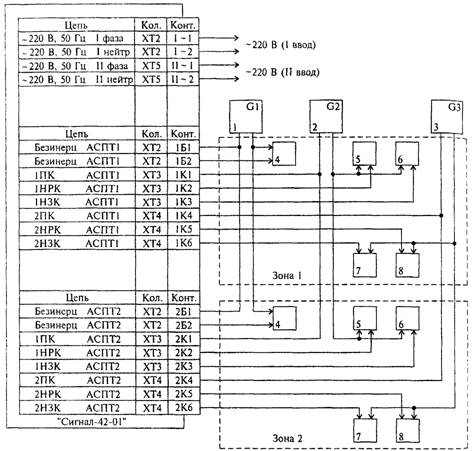

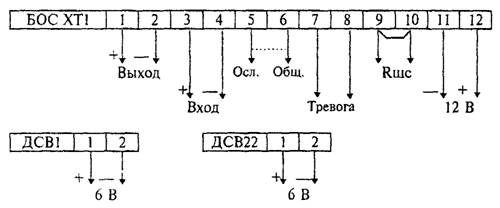

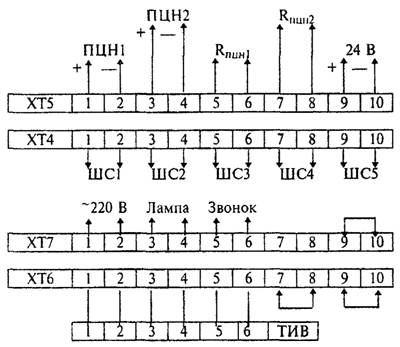

Схемы соединений

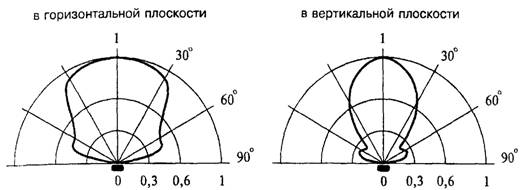

Диаграммы

Системы видеоконтроля и

Пожарные извещатели

контроля доступа

Тактико-технические

Составные части и их

характеристики

Особенности монтажа

Правила монтажа электропроводок

Влияние внешних факторов на работу ТС ОПС

Требования пожарной безопасности

Правила техники безопасности

Электроснабжение

1 ВВЕДЕНИЕ

Цель настоящего справочника - дать пользователю основные сведения о технических средствах сигнализации, системах видеоконтроля и контроля доступа, ознакомить с правилами производства монтажных работ и правилами техники безопасности.

В справочнике приведены характеристики технических средств охранной и охранно-пожарной сигнализации, разрешенных к применению, и технических средств пожарной сигнализации, рекомендованных к применению в настоящее время ГУВО МВД России, а также технических средств охраны наиболее широко применяемых ранее. Приведены диаграммы зон обнаружения извещателей, схемы внешних подключений. Даны типовые варианты блокировки помещений, строительных конструкций и отдельных предметов.

Справочник предназначен для инженерно-технических работников и электромонтеров охранно-пожарной сигнализации.

2 ОБЩИЕ УКАЗАНИЯ

2.1 Термины и определения

Охранно-пожарная сигнализация (ОПС) - это получение, обработка, передача и представление в заданном виде потребителям информации о проникновении на охраняемые объекты и пожаре на них с помощью технических средств. Потребителем информации является персонал, на который возложены функции реагирования на тревожные и служебные извещения, поступающие с охраняемых объектов.

Извещением в технике ОПС называется сообщение, несущее информацию о контролируемых изменениях состояния охраняемого объекта или технического средства ОПС и передаваемое с помощью электромагнитных, электрических, световых и (или) звуковых сигналов. Извещения делятся на тревожные и служебные. Тревожное извещение содержит информацию о проникновении или пожаре, служебное - о "взятии" под охрану, "снятии" с охраны, неисправности аппаратуры и др.

Охраняемым объектом (ОО) называется отдельное помещение, содержащее материальные или другие ценности, оборудованное техническими средствами ОПС, или комплекс помещений, рассредоточенных в пределах одного или нескольких зданий, объединенных общей территорией и охраняемых подразделениями охраны.

Места возможного проникновения на ОО или отдельные охраняемые зоны оборудуются различными извещателями, которые включаются в шлейф сигнализации.

Охраняемая зона - это часть охраняемого объекта, контролируемая одним шлейфом ОПС или их совокупностью.

Комплекс охранно-пожарной сигнализации - это совокупность совместно действующих технических средств охранной, пожарной и (или) охранно-пожарной сигнализации, установленных на охраняемом объекте и объединенных системой инженерных сетей и коммуникаций.

Извещатель охранный (пожарный) - техническое средство ОПС для обнаружения проникновения (пожара), попытке проникновения или физического воздействия, превышающего нормированный уровень, и формирования извещения о проникновении (пожаре). В охранно-пожарном извещателе совмещены охранная и пожарная функции.

Шлейф охранной (пожарной, охранно-пожарной) сигнализации - это электрическая цепь, соединяющая выходные цепи охранных (пожарных, охранно-пожарных) извещателей, включающая вспомогательные (выносные) элементы (диоды, резисторы, конденсаторы и т. п.) и соединительные провода, предназначенные для передачи на прибор приемно-контрольный извещений о проникновении, попытке проникновения (пожаре) и неисправности, а в некоторых случаях и для подачи электропитания на извещатели.

Прибор приемно-контрольный (ППК) -это техническое средство охранно-пожарной сигнализации для приема извещений от извещателей (шлейфов сигнализации) или других ППК, преобразования сигналов, выдачи извещений для непосредственного восприятия человеком, дальнейшей передачи извещений и выдачи команд на включение оповещателей.

К выходу ППК в зависимости от системы охраны, в которую входит комплекс ОПС, может подключаться другой ППК (в случае автономной охраны при наличии пункта автономной охраны) или объектовое устройство оконечное (в случае централизованной охраны).

Охранно-пожарный оповещатель - это техническое средство ОПС, предназначенное для оповещения людей о проникновении, попытке проникновения и (или) пожаре.

Система автономной охраны состоит из комплексов ОПС с выходом на оповещатели и (или) другой ППК, устанавливаемый в пункте автономной охраны.

Пункт автономной охраны (ПАО) - это пункт, расположенный на охраняемом объекте или в непосредственной близости от него, обслуживаемый службой охраны объекта и оборудованный техническими средствами отображения информации о проникновении и (или) пожаре в каждом из контролируемых помещений (зон) объекта для непосредственного восприятия человеком,

Система передачи извещений (СПИ) - это совокупность совместно действующих технических средств для передачи по каналам связи и приема в пункте централизованной охраны извещений о проникновении на охраняемые объекты и (или) пожаре на них, служебных и контрольно-диагностических извещений, а также для передачи и приема команд телеуправления (при наличии обратного канала).

СПИ предусматривает установку устройств оконечных (УО) на объектах, ретрансляторов (Р) на кроссах АТС, в жилых домах и других промежуточных пунктах и пультов централизованного наблюдения (ПЦН) в пунктах централизованной охраны.

УО, Р, ПЦН являются составными частями СПИ. УО устанавливается на охраняемом объекте для приема извещений от ППК.

Пункт централизованной охраны (ПЦО) - это диспетчерский пункт централизованной охраны ряда рассредоточенных объектов от проникновения и пожара с использованием СПИ.

В зависимости от характеристик ОО (протяженность, количество помещений, этажность и т.п.) и величины материальных ценностей, размещенных на объекте, его охрана может быть реализована посредством одного или нескольких шлейфов сигнализации. В том случае, если структура охраны объекта включает несколько шлейфов, размещенных таким образом, что при проникновении на ОО нарушителя и движении к материальным ценностям, ему необходимо преодолеть несколько охраняемых зон, контролируемых различными шлейфами с выходами на отдельные номера ПЦН, охрану следует рассматривать как многорубежную. Таким образом, шлейф или совокупность шлейфов, контролирующих охраняемые зоны на пути движения нарушителя к материальным ценностям ОО и имеющих выход на отдельный номер ПЦН, называется рубежом сигнализации, а совокупность охраняемых зон, контролируемых рубежом сигнализации, представляет собой рубеж охраны.

2.2 Сокращения

В настоящем справочнике приняты следующие условные сокращения:

ОС	- охранная сигнализация	ОПС	- охранно-пожарная сигнализация
ПС	- пожарная сигнализация	ППК	- прибор приемно-контрольный
ОО	- охраняемый объект	ПЦО	- пункт централизованной охраны
ТС	- технические средства	СПИ	- система передачи извещений
УО	- устройство оконечное	ПАО	- пункт автономной охраны
Р	- ретранслятор	ПЦН	- пульт централизованного
ШС	- шлейф сигнализации		наблюдения
ТСВ	- телевизионная система	СКД	- система контроля доступа
	видеоконтроля	ТВЛ	- телевизионные линии
КС	- коробка соединительная	УС	- устройство соединительное

2.3 Классификация технических средств сигнализации

Технические средства охранной и охранно-пожарной сигнализации, предназначенные для получения информации о состоянии контролируемых параметров на охраняемом объекте, приема, преобразования, передачи, хранения, отображения этой информации в виде звуковой и световой сигнализации, в соответствии с ОСТ 25 829-78 классифицируется по двум признакам: области применения и функциональному назначению.

По области применения ТС делятся на охранные, пожарные и охранно-пожарные; по функциональному назначению - на технические средства обнаружения (извещатели), предназначенные для получения информации о состоянии контролируемых параметров и ТС оповещения, предназначенные для приема, преобразования, передачи, хранения, обработки и отображения информации (СПИ, ППК и оповещатели).

2.3.1 Классификация охранных и охранно-пожарных извещателей

В соответствии с ГОСТ 26342-84 охранно-пожарные извещатели классифицируются по следующим параметрам.

По назначению: для закрытых помещений, для открытых площадок и периметров объектов.

По виду зоны, контролируемой извещателем: точечные, линейные, поверхностные, объемные.

По принципу действия охранные извещатели подразделяются на: омические, магнитоконтактные, ударноконтактные, пьезоэлектрические, емкостные, ультразвуковые, оптико-электронные, радиоволновые, комбинированные.

По количеству зон обнаружения: однозонные, многозонные.

По дальности действия ультразвуковые, оптико-электронные и радиоволновые охранные извещатели для закрытых помещений подразделяются на: малой дальности - до 12 м, средней дальности - от 12 до 30 м, большой дальности - свыше 30 м.

По дальности действия оптико-электронные и радиоволновые охранные извещатели для открытых площадок и периметров объектов подразделяются на: малой дальности - до 50 м, средней дальности - от 50 до 200 м, большой дальности - свыше 200 м.

По конструктивному исполнению ультразвуковые, оптико-электронные и радиоволновые охранные извещатели подразделяются на: однопозиционные передатчик (излучатель) и приемник совмещены в одном блоке (может быть несколько передатчиков и приемников в одном блоке); двухпозиционные передатчик (излучатель) и приемник выполнены в виде отдельных блоков; многопозиционные - более двух блоков в любой комбинации.

По способу электропитания подразделяются на: токонепотребляющие (используется "сухой" контакт); питающиеся от ШС, от внутреннего автономного источника питания, от внешнего источника постоянного тока напряжением 12-24 В, от сети переменного тока напряжением 220 В;

Охранно-пожарные извещатели по принципу действия подразделяются на: магнитоконтактные, ультразвуковые и оптико-электронные. По количеству зон обнаружения, дальности действия и конструктивному исполнению охранно-пожарные извещатели классифицируются аналогично охранным извещателям.

2.3.2 Классификация приборов приемно-контрольных

По информативной емкости (количеству контролируемых шлейфов сигнализации) ППК подразделяются на: малой информативной емкости - до 5 ШС, средней информативной емкости - от 6 до 50 ШС, большой информативной емкости - свыше 50 ШС.

По информативности ППК подразделяются на: малой информативности - до 2 видов извещений, средней информативности - от 3 до 5 видов извещений.

2.3.3 Классификация оповещателей

По характеру выдаваемых сигналов оповещатели подразделяются на: световые, звуковые.

По исполнению оповещатели подразделяются: для использования в помещениях, для использования на открытом воздухе.

2.4 Обозначения условные графические элементов ОС, ПС и ОПС

	- Извещатель пожарный автоматический тепловой
	- Извещатель пожарный автоматический
	- Извещатель пожарный автоматический пламени
	- Извещатель пожарный ручной
	- Извещатель охранный автоматический
	- Извещатель охранный тревожный ручной/ножной
	- Извещатель охранно-пожарный автоматический
	- Оповещатель охранный
	- Прибор приемно-контрольный (прибор управления)

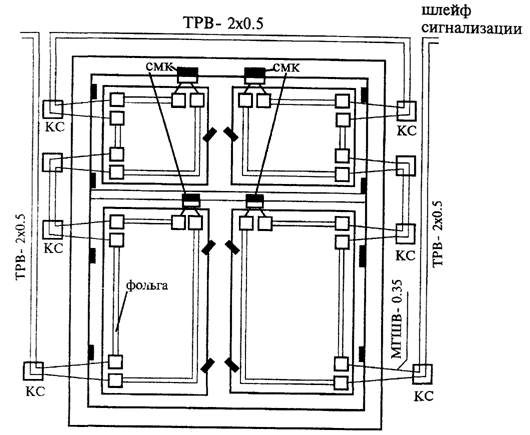

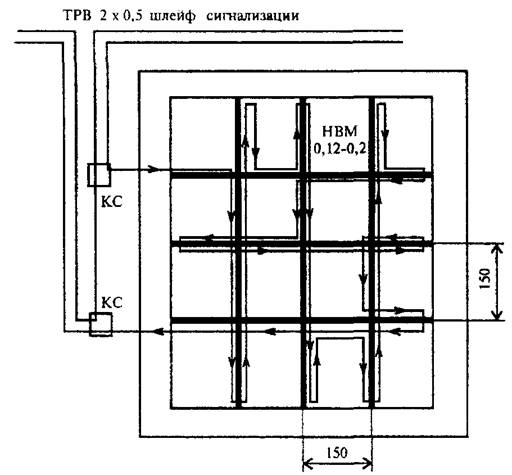

	- Извещатель омический (провод, фольга)

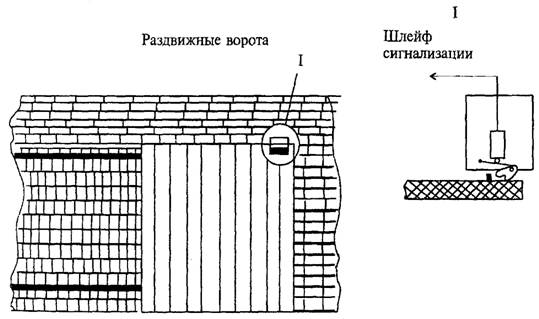

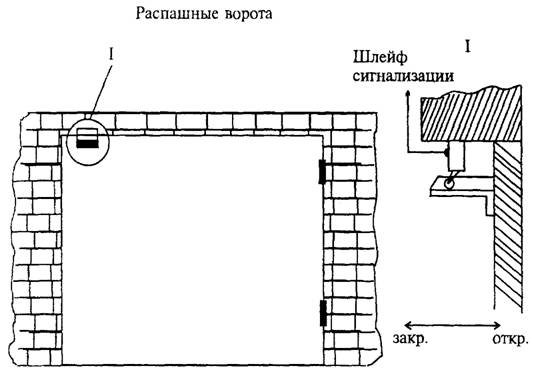

	- Выключатель конечный на воротах , дверях, люках
	- Антенна охранного извещателя
	- Шифрустройство
	- Световозвращатель
	- Устройство оконечное
	- Ретранслятор
	- Пульт централизованного наблюдения
	- Устройство уплотнения телефонных линий
	- Камера передающая телевизионной установки с поворотным устройством
	- Камера передающая телевизионной установки без поворотного устройства
	- Устройство видеоконтрольное прикладных телевизионных установок
	- Промежуточно-исполнительный орган
	- Исполнительный блок регулятора-сигнализатора

Примечание. Графическое обозначение извещателей оптико-электронного, радиоволнового, ультразвукового вычерчивать вершиной треугольника в направлении зоны его действия.

2.5 Нормативно-техническая документация

При обследовании, проектировании, монтаже, пуско-наладочных работах, сдаче в эксплуатацию, эксплуатации и техническом надзоре систем и комплексов ОПС следует руководствоваться следующими нормативно-техническими документами:

ГОСТ Р 50775-95 (МЭК 839-1-1-88) Системы тревожной сигнализации. Часть 1. Общие требования. Раздел 1. Общие положения.

ГОСТ 50776-95 (МЭК 839-1-4-89) Системы тревожной сигнализации. Часть 1. Общие требования. Раздел 4. Руководство по проектированию, монтажу и техническому обслуживанию.

СНиП 1.02.01-85 Инструкция о составе, порядке разработки, согласования и утверждения проектно-сметной документации на строительство предприятий, зданий и сооружений.

СНиП 3.01.01-85 Организация строительного производства.

СНиП 1.06.05-85 Положение об авторском надзоре проектных организаций за строительством предприятий, зданий и сооружений.

СНиП 3.05.06-85 Электротехнические устройства.

СНиП 3.05.07-85 Системы автоматизации.

Временное положение о приемке законченных строительством объектов на территории Российской Федерации (взамен СНиП 3.01.04-87), одобренное коллегией Минстроя России (Протокол от 10.06.92 №10),

РД 25.952-90 Руководящий документ. Системы автоматические пожаротушения, пожарной, охранной и охранно-пожарной сигнализации. Порядок разработки задания на проектирование.

РД 25.953-90 Руководящий документ. Системы автоматические пожаротушения, пожарной, охранной и охранно-пожарной сигнализации. Обозначения условные графические элементов системы.

РД 78.143-92 Руководящий нормативный документ. Системы и комплексы охранной сигнализации. Элементы технической укрепленности объектов. Нормы проектирования.

РД 78.145-93 Руководящий документ. Системы и комплексы охранной, пожарной и охранно-пожарной сигнализации. Правила производства и приемки работ.

Пособие к РД 78.145-93

РД 78.146-93 Руководящий документ. Инструкция о техническом надзоре за выполнением проектных и монтажных работ по оборудованию объектов средствами охранной сигнализации.

РД 78.147-93 Руководящий документ. Единые требования по технической укрепленности и оборудованию сигнализацией охраняемых объектов.

РД 78.148-94 Руководящий документ. Защитное остекление. Классификация, методы испытаний, применение.

СНиП 2.04.09-84 Пожарная автоматика зданий и сооружений.

ВНП-001-95 Ведомственные нормы проектирования. Здания учреждений Центрального банка Российской Федерации.

Требования к оборудованию учреждений Центрального банка Российской Федерации инженерно-техническими средствами охраны.

Инструкция по организации охраны учреждений Сберегательного банка Российской Федерации. № 6Р от 21.09.92.

Типовые требования по технической укрепленности и оборудованию сигнализацией учреждений культуры, расположенных в зданиях, не являющихся историческими и архитектурными памятниками.

Рекомендации по оборудованию церквей современными техническими средствами охранной сигнализации.

Рекомендации по выбору и применению современных технических средств охранно-пожарной сигнализации на объектах народного хозяйства.

Рекомендации по выбору и применению телевизионных систем видеоконтроля.

Рекомендации по комплексному оборудованию банков, пунктов обмена валюты, оружейных и ювелирных магазинов, коммерческих и других фирм и организаций техническими средствами охраны, видеоконтроля и инженерной защиты. Типовые варианты.

Приказ МВД России от 31.01.94 г. №35 Об утверждении нормативных актов по технической эксплуатации средств охранно-пожарной сигнализации подразделениями вневедомственной охраны при органах внутренних дел Российской Федерации.

Руководство по техническому обслуживанию установок охранно-пожарной сигнализации.

Перечни технических средств охранной и охранно-пожарной сигнализации, разрешенных к применению, и технических средств пожарной сигнализации и других средств безопасности, рекомендованных к применению, на объектах различной формы собственности на территории России.

Правила устройства электроустановок (ПУЭ).

Технические описания и инструкции по эксплуатации приборов ОПС.

3 ОХРАННЫЕ ИЗВЕЩАТЕЛИ

3.1 Виды помех и их возможные источники

Извещатели в процессе эксплуатации подвергаются воздействию различных мешающих факторов, среди которых основными являются: акустические помехи и шумы, вибрации строительных конструкций, движение воздуха, электромагнитные помехи, изменения температуры и влажности окружающей среды, техническая неукреплённость охраняемого объекта.

Степень воздействия помех зависит от их мощности, а также от принципа действия извещателя.

Акустические помехи и шумы создаются промышленными установками, транспортными средствами, бытовой радиоаппаратурой, грозовыми разрядами и другими источниками. Примеры акустических помех приведены в таблице 3.1.

Таблица 3.1

Примеры источников акустических помех

Сила звука, дБ	Примеры звуков указанной силы
0	Предел чувствительности человеческого уха.
10	Шорох листьев. Слабый шёпот на расстоянии 1 м.
20	Тихий сад.
30	Тихая комната. Средний уровень шума в зрительном зале.
40	Негромкая музыка. Шум в жилом помещении.
50	Слабая работа громкоговорителя. Шум в учреждении с открытыми окнами.
60	Громкий радиоприемник. Шум в магазине. Средний уровень разговорной речи на расстоянии 1 м.
70	Шум мотора грузового автомобиля. Шум внутри трамвая.
80	Шумная улица. Машинописное бюро.
90	Автомобильный гудок.
100	Автомобильная сирена. Отбойный молоток.
120	Сильные удары грома. Реактивный двигатель.
130	Болевой предел. Звук уже не слышен.

Этот вид помех вызывает появление неоднородностей воздушной среды, колебания не жёстко закрепленных остеклённых конструкций и может служить причиной ложных срабатываний ультразвуковых, звуковых, ударноконтактных и пьезоэлектрических извещателей. Кроме того, на работу ультразвуковых извещателей оказывают влияние высокочастотные составляющие акустических шумов.

Вибрации строительных конструкций вызываются железнодорожными составами и поездами метрополитена, мощными компрессорными установками и т.п. Особенно чувствительны к вибрационным помехам ударноконтактные и пьезоэлектрические извещатели, поэтому на объектах, подверженных таким помехам, эти извещатели применять не рекомендуется.

Движение воздуха в охраняемой зоне вызывается, в основном, тепловыми потоками вблизи отопительных устройств, сквозняками, вентиляторами и т.п. Наиболее подвержены влиянию воздушных потоков ультразвуковые и пассивные оптико-электронные извещатели. Поэтому эти извещатели не следует устанавливать в местах с заметным движением воздуха (в оконных проёмах, около батарей центрального отопления, около вентиляционных отверстий и т.п.).

Электромагнитные помехи создаются грозовыми разрядами, мощными радиопередающими средствами, высоковольтными линиями электропередач, распределительными сетями электропитания, контактными сетями электротранспорта, установками для научных исследований, технологических целей и т.п.

Наиболее подвержены воздействию электромагнитных помех радиоволновые извещатели. Причём в большей степени они восприимчивы к радиопомехам. Наиболее опасными электромагнитными помехами являются помехи из сети электропитания. Они возникают при коммутации мощных нагрузок и могут проникать во входные цепи аппаратуры через вводы силового питания, вызывая её ложные срабатывания. Существенное уменьшение их количества даёт применение и своевременное техническое обслуживание источников резервного питания.

Исключить воздействие электромагнитных помех сетей переменного тока на работу извещателей позволяет соблюдение основного требования по монтажу низковольтных соединительных линий - прокладка линий питания извещателя и ШС должна проводиться параллельно силовым сетям на расстоянии между ними не менее 50 см, а их пересечение должно производиться под прямым углом.

Изменения температуры и влажности окружающей среды на охраняемом объекте могут оказывать влияние на работу ультразвуковых извещателей. Это обусловлено тем, что поглощение ультразвуковых колебаний в воздухе в сильной степени зависит от его температуры и влажности. Например, при повышении температуры среды от +10 до +30 °С коэффициент поглощения возрастает в 2,5-3 раза, а при повышении влажности от 20-30% до 98% и понижении её до 10% коэффициент поглощения изменяется в 3-4 раза.

Уменьшение температуры на объекте в ночное время по сравнению с дневным приводит к уменьшению коэффициента поглощения ультразвуковых колебаний и, как следствие, к увеличению чувствительности извещателя. Поэтому, если регулировка извещателя производилась в дневное время, в ночное время в зону обнаружения могут попасть источники помех, которые в период регулировки находились вне этой зоны, что может вызвать срабатывание извещателя.

Техническая неукреплённость объектов оказывает значительное влияние на устойчивость работы магнитоконтактных извещателей, применяемых для блокировки элементов строительных конструкций (дверей, окон, фрамуг и т.п.) на открывание. Кроме того, плохая техническая укреплённость может служить причиной ложных срабатываний других извещателей за счёт сквозняков, вибраций остеклённых конструкций и т.п.

Следует отметить, что существует ряд специфических факторов, вызывающих ложные срабатывания извещателей только определённой категории. К ним относятся: движение мелких животных и насекомых, люминесцентное освещение, радиопроницаемость элементов строительных конструкций, попадание на извещатели прямых солнечных лучей и света автомобильных фар.

Движение мелких животных и насекомых может восприниматься как движение нарушителя извещателями, принцип действия которых основан на эффекте Доплера. К ним относятся ультразвуковые и радиоволновые извещатели. Влияние ползающих насекомых на извещатели можно исключить обработкой мест их установки специальными химическими средствами.

При использовании на объекте, охраняемом радиоволновыми извещателями, люминесцентного освещения источником помех являются мигающий с частотой 100 Гц столб ионизированного газа лампы и вибрация арматуры лампы с частотой 50 Гц.

Кроме этого, люминесцентные и неоновые лампы создают непрерывные флуктуационные помехи, а ртутные и натриевые лампы - импульсные помехи с широким спектром частот. Например, люминесцентные лампы могут создавать значительные радиопомехи в полосе частот 10 - 100 МГц и более.

Дальность обнаружения таких источников света всего в 3 - 5 раз меньше дальности обнаружения человека, поэтому на период охраны их необходимо выключать, а в качестве дежурного освещения использовать лампы накаливания.

Радиопроницаемость элементов строительных конструкций также может стать причиной ложного срабатывания радиоволнового извещателя, если стены имеют малую толщину или в них имеются значительные по размерам тонкостенные проёмы, окна, двери.

Энергия, излучаемая извещателем, может выходить за пределы помещения, при этом извещатель обнаруживает проходящих снаружи людей, а также проезжающий транспорт. Примеры радиопроницаемости строительных конструкций приведены в таблице 3.2.

Таблица 3.2

Радиопроницаемость строительных конструкций

Элемент конструкции	Толщина, см	Ослабление, раз
Железобетонная стена	40	1000
Межэтажное перекрытие	-	160
Кирпичная стена	70	120
Шлакобетонная стена	46	110
Окно с двойной рамой	-	20
Оштукатуренная панель	15	16

Таблица 3.3

Помехи и способы их локализации

	Извещатели
Виды и источники помех	ультра-	радио-	оптико-электронные		емкостные
	звуковые	волновые	пассивные	активные
Акустические помехи и шумы: транспортные средства, строительные машины и агрегаты, летательные аппараты, погрузочно-разгрузочные работы вблизи объекта, мощная бытовая радиоаппаратура	Применять при уровне шума до 60 дБ	Не влияют
Холодильные установки, вентиляторы, телефонные и электрические звонки, дроссели люминесцентных ламп, шум воды и гидравлические удары в трубах	Правильно установить извещатель	Не влияют
Другие ультразвуковые извещатели, установленные на объекте	Правильно установить извещатели	Не влияют
Вибрация строительных конструкций (транспортные средства большой грузоподъемности, строительные машины)	При наличии постоянных вибраций большой амплитуды применять нельзя
Холодильные установки, вентиляторы	Отключить на период охраны. Правильно установить извещатель			Не влияют
Движение воздуха и окружающих предметов: потоки воды на стеклах, движущиеся предметы за некапитальными стенами	Не влияют	Правильно установить извещатель. Сформиро-вать зону обнаруже-ния с помощью радионепро-зрачных экранов	Не влияют		Правильно настроить извещатель
Сквозняки, батареи отопления, холодильные установки	Правильно установить извещатель	Не влияют	Правильно установить извещатель	Не влияют
Вентиляторы, шторы, внутренние незапирающиеся двери	Правильно установить извещатель				Не влияют
Мелкие животные и насекомые	Правильно установить извещатель	Заэкраниро-вать ближнюю зону радио-прозрачным материалом	Правильно установить извещатель		Не влияют
Движение воды в пластмассовых трубах	Не влияют	Заэкраниро-вать трубы	Не влияют
Изменение свободного пространства охраняемой зоны за счет внесения, вынесения крупногабаритных предметов, обладающих повышенной способностью поглощения или отражения	Правильно настроить извещатель			Не влияют
Колебания напряжения в сети переменного тока	Подключить к извещателю источник резервного питания постоянного тока
Электромагнитные помехи: транспортные средства с электродвигателями, мощные радиопередатчики, электросварочные аппараты, линии электропередач	Не влияют	При напряженности поля более 10 В/м и УКВ излучении более 8 ВТ на расстоянии менее 3 м от извещателя применять нельзя		Не влияют	При наличии на расстоянии менее 10 м от блокиру-емых предметов электри-ческих установок мощностью более 15кВА применять
Мощные коммутируемые нагрузки в сети переменного тока	Подключить к извещателям источник резервного питания постоянного тока
Передатчики СВЧ диапазона		Применять нельзя	Не влияют
Люминесцентное освещение	Не влияет	Отключать освещение на период охраны		Не влияет
Другие радиоволновые извещатели		Правильно установить извещатель, применять извещатели с разными литерами	Не влияют
Засветка светом солнца, фар транспортных средств	Не влияет		Правильно установить извещатель		Не влияет

Тепловое излучение осветительных приборов может служить причиной ложных срабатываний пассивных оптико-электронных извещателей. Это излучение по мощности соизмеримо с тепловым излучением человека и может служить причиной срабатывания извещателей.

В целях исключения воздействия этих помех на пассивные оптико-электронные извещатели можно рекомендовать изоляцию зоны обнаружения от воздействия излучения осветительных приборов. Уменьшение влияния мешающих факторов, а следовательно, и снижение количества ложных срабатываний извещателей, в основном, достигается соблюдением требований к размещению извещателей и их оптимальной настройкой по месту установки.

В таблице 3.3 приведены виды и источники помех и даны способы их устранения.

Контроль за правильностью настройки извещателей должен проводиться при их техническом обслуживании на охраняемых объектах.

3.2 Типовые охранные извещатели, условия применения

3.2.1 Извещатели омические

Омические извещатели - самый простой тип извещателей, который представляет собой тонкий металлический проводник, специальным образом закрепленный на охраняемом предмете, конструкции. Любое физическое воздействие на охраняемый объект приведет к разрыву проводника, тем самым нарушится целостность ШС.

Извещатели омические АЛ-1-Т-0,02х10 "Фольга", "Фолъга-С". Алюминиевая фольга применяется для блокировки от разбития конструкций из стекла, подверженных воздействию вибрационных и ударных помех, при температуре окружающего воздуха от минус 40 °С до +50 °С.

Рекомендуемое применение - блокировка стеклянных конструкций, где не предъявляются повышенные требования к интерьеру: склады, помещения производственного и хозяйственного назначения.

Извещатели поставляются рулонами, при ширине ленты 10 мм и толщине 0,02 мм. Допускается применять алюминиевую фольгу толщиной 0,008 - 0,03 мм и шириной 6 - 10 мм. Извещатель "Фольга-С" состоит из самоклеящейся фольги и зажимов для нее. Клеевой слой покрыт защитной пленкой. Поставляется рулонами длиной 5 - 20 м, шириной 10 мм и толщиной 0,014 мм.

Блокировка алюминиевой фольгой производится её приклеиванием по периметру стеклянных полотен на расстоянии:

2 - 10 мм - от боковой стороны деревянной рамы;

10 - 15 мм - от боковой стороны металлической рамы;

до 50 мм - от нижней стороны рамы в сухих, отапливаемых помещениях;

150 - 200 мм - от нижней стороны рамы во влажных и неотапливаемых помещениях.

Допускается производить блокировку фольгой по периметру стекла на 2/3 общей высоты от нижнего края.

Для защиты проемов из стеклопрофилей, стеклоблоков фольга должна приклеиваться по середине каждого стеклопрофиля, стеклоблока.

Фольгу наклеивают на стекло внутренних рам (дверей) со стороны охраняемого помещения. Фольга приклеивается к стеклу клеем "Контакт" или аналогичным по характеристикам. Допускается в качестве клея использовать: масляную краску, грунтовку, цинковые белила, синтетические краски, эпоксидные эмали. При использовании кремнийорганического лака КО-85 со смолой БМК-5 необходимо руководствоваться инструкцией по применению этого лака. Запрещается применять краски на основе искусственной олифы (оксоле). Цвет краски должен быть подобран по цвету рамы или требованию заказчика.

Технология выполнения монтажных работ.

Очистить от грязи и пыли, обезжирить ацетоном и просушить полосу стекла по периметру шириной 150 - 250 мм.

Приклеить к стеклу по периметру бумажные ленты (например, от кассового аппарата), смоченные в мыльном растворе. Допускается ближнюю к раме бумажную полосу не устанавливать. Расстояние между бумажными лентами определяется шириной фольги плюс 4 - 5 мм.

Нанести кистью слой краски на стекло между бумажными полосками. Подсушить краску до надежного прилипания к ней фольги. Приклеить на слой краски фольгу.

Приклеить к стеклу в местах подсоединения фольги к другим элементам (извещателям СМК, проводным петлям-ловушкам, ШС) специальные зажимы для фольги.

Подсоединить фольгу через зажимы к элементам монтажа, ШС, используя где надо специальные гибкие переходы типа УС.

Извещатель "Фольга-С" приклеивается к стеклу после освобождения его клеевого слоя от защитной пленки. Подключение извещателя "Фольга-С" к ШС производится специальными зажимами.

Допускается в качестве гибкого перехода использовать провод типа МГШВ диаметром не более 0,35 мм, продетого в полихлорвиниловую трубку.

Рекомендуется соединение "фольга-провод" осуществлять пайкой специальным припоем для пайки алюминия следующим образом. Концы приклеенной фольги зачищаются, облуживаются с двух сторон и припаиваются к предварительно приклеенным к стеклу облуженным латунным пластинам размером 10´20 мм, толщиной 0,1 - 0,25 мм. К этим же пластинам припаивается провод типа МГШВ гибкого перехода.

Во избежание прожога фольги при лужении паяльник не следует долго держать в точке касания.

Нанести кистью два слоя краски на фольгу, причем второй слой наносится после полного высыхания первого. Полоса краски должна выступать за края фольги на расстояние 1 - 2 мм.

Удалить бумажные полосы.

В случае порывов фольги следует по обе стороны от трещины снять с фольги слой краски размером 10 - 15 мм ( краска легко снимается ветошью, смоченной в ацетоне) и поставить перемычку из гибкого монтажного провода или фольги. Перемычка устанавливается пайкой или через специальные зажимы.

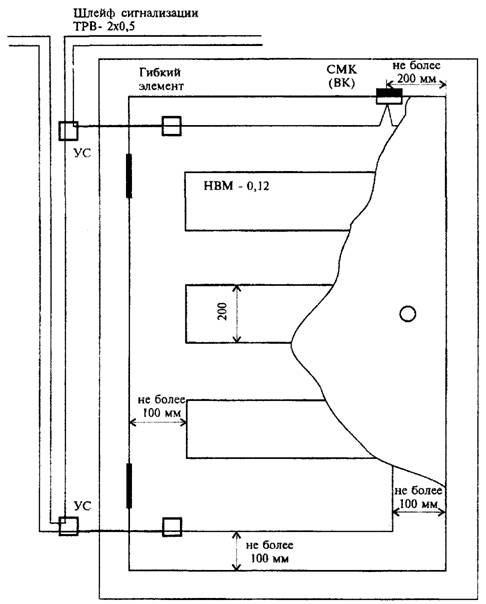

Извещатель омический "Провод". Для защиты строительных конструкций (двери, люки, ворота, некапитальные стены, перегородки и т. п.) на разрушение (пролом) используется провод типа НВМ сечением не более 0,2 мм² или аналогичный по параметрам.

Провод должен прокладываться по внутренней стороне строительных конструкций по всей площади параллельно контурным линиям и крепиться скобами с шагом не более 200 мм. Под скобу должна быть подложена неразрезанная полихлорвиниловая трубка длиной 10 мм. Расстояние между проводами должно быть не более 200 мм.

При открытом способе прокладки провод крепится непосредственно к поверхности строительной конструкции с последующей защитой его от случайных (либо преднамеренных) повреждений фанерой, оргалитом или другим материалом.

При скрытом способе прокладки провод прокладывают и крепят в бороздах глубиной и шириной не менее двух диаметров провода с последующей шпатлевкой и закрашиванием.

При любом способе прокладки провода на каждые 5 м² блокируемой поверхности должна быть установлена ответвительная коробка. Коробки устанавливаются на максимальной высоте блокируемой строительной конструкции.

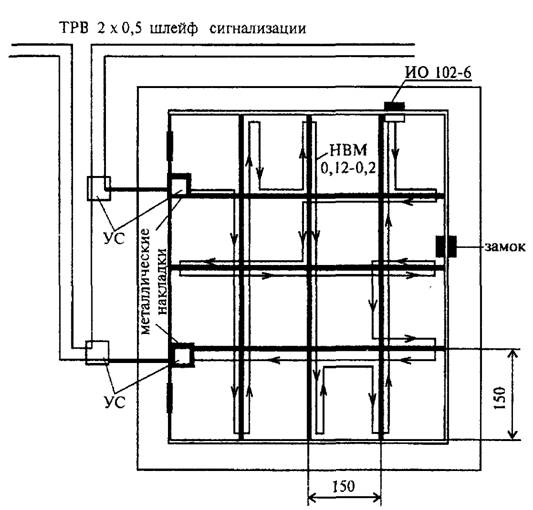

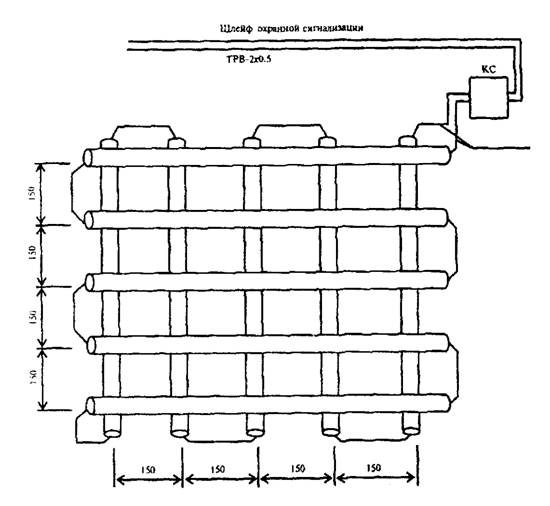

Блокировка внутренних металлических решеток должна производиться обвиванием горизонтальных и вертикальных прутьев проводом с шагом витка 30 - 70 мм. В местах пересечения прутьев решетки проводом делается узел, который должен охватывать оба прута.

Переход провода с одного прута на другой должен производиться по строительному проему скрытым способом в штробе. Провод в штробе крепится с последующей шпатлевкой. В местах крепления на провод должна быть надета неразрезанная полихлорвиниловая трубка длиной 10 мм.

Решетки из металлических трубок допускается блокировать пропусканием провода через все трубки.

По окончании монтажа решетка и провод окрашивается масляной краской одного цвета.

3.2.2 Извещатели магнитоконтактные (контактные)

Выключатели путевые конечные. Для блокировки распашных, раздвижных, подъемных ворот, люков на открывание используют выключатели путевые конечные и им аналогичные. При этом рекомендуется использовать выключатели серий: ВК-200, ВК-300 и ВПК-4000. Температурный диапазон (от минус 40 °С до +40 °С) позволяет эксплуатировать их практически во всех климатических зонах.

Выключатели крепятся на кронштейнах, направляющих, позволяющим проводить регулировку положения, на неподвижных элементах блокируемой конструкции. Место установки выключателя выбирается из условий надежного срабатывания выключателя при открывании и закрывании ворот и гарантирующие защиту от поломки нажимного штока при большом люфте. Для этих целей рекомендуется устанавливать механические ограничители открывания ворот.

Допустимый зазор между упором и нажимным штоком выключателя должен быть в пределах 3-5 мм. Упор крепится на подвижных элементах ворот и должен иметь регулировку.

Технические характеристики конечных выключателей приведены в таблице 3.4.

Таблица 3.4

Характеристики конечных выключателей

Характеристика	ВК-200 ВК-300	ВПК-4000
Величина коммутируемого напряжения, В:
переменного тока	380	500
постоянного тока	220	220
Минимальная величина коммутируемого напряжения, В:
переменного тока	24	24
постоянного тока	24	24
Переменный ток через контакты, А:
номинальный	6	6
минимальный	0,05	0,05
Диапазон рабочих температур,°С	-40 - +40	-40 - +40
Относительная влажность воздуха при температуре 20 °С, %	90	80
Габаритные размеры, мм, не более	121´66´60	122´50´35

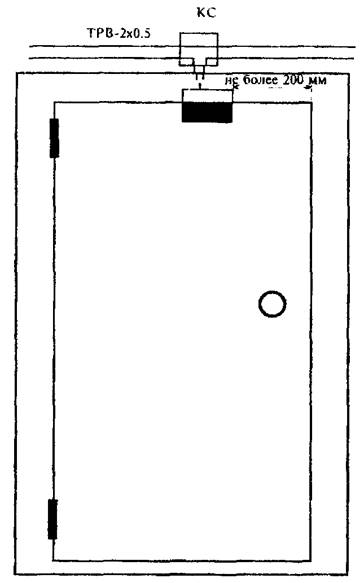

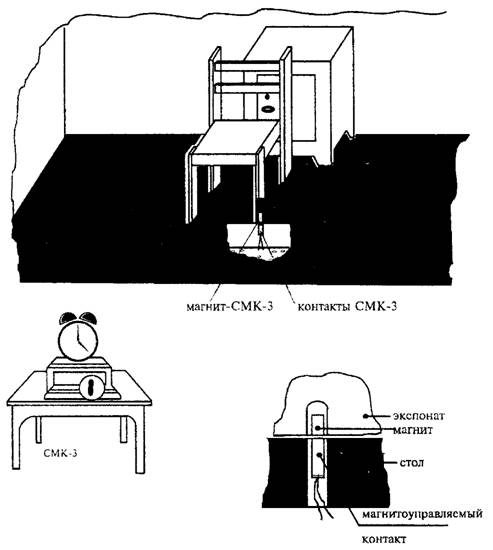

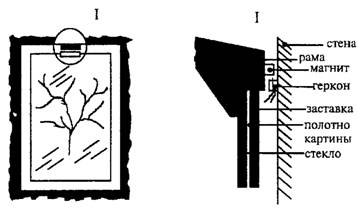

Магнитоконтактные (контактные) извещатели предназначены, в основном, для блокировки дверей, окон, люков, витрин и других подвижных конструкций на открывание и выдачи тревожного извещения в виде размыкания (иногда замыкания) электрической цепи ШС ППК или УО СПИ. Кроме того, извещатели могут использоваться в качестве датчиков-ловушек для блокировки переносимых предметов (экспонатов музеев и выставок, персональных ЭВМ и т.п.). Ряд извещателей может применяться для блокировки стальных конструкций (сейфов, несгораемых шкафов и т.п.).

Магнитоконтактный извещатель состоит из герметизированного магнитоуправляемого контакта и магнита в пластмассовых или металлических немагнитных корпусах.

Модули извещателя крепят непосредственно к поверхности блокируемого элемента со стороны охраняемого помещения.

Крепление извещателя на деревянной поверхности производится шурупами, на металлической - винтами с прокладкой из дерева, текстолита или гетинакса толщиной 25 - 30 мм, а на стеклянной - клеем (марки "Контакт", ВГО-1, БМК-5 или им аналогичный). Диэлектрическая прокладка устанавливается как под модуль геркона, так и под модуль магнита. Модули геркона и магнита устанавливаются на блокируемый элемент параллельно друг другу (извещатели для открытого монтажа) или соосно (извещатели для скрытого монтажа). Нарушение параллельности или соосности узлов магнитоконтактных извещателей, их нежесткое крепление, некачественная пайка или замена ее скруткой могут приводить к ложным срабатываниям извещателей.

Выбор модели извещателя определяется типом и характеристиками блокируемой конструкции, ее укрепленностью, и условиями эксплуатации.

На каждый блокируемый элемент устанавливается по одному извещателю на расстоянии до 20 см от его вертикальной линии раствора.

Выводы контакта соединяются с шлейфом сигнализации проводами типа НВМ-0,35 с последующей скруткой и пропайкой мест соединения. Места пайки изолируют полихлорвиниловой трубкой.

Технические характеристики магнитоконтактных извещателей приведены в таблице 3.5.

Таблица 3.5

Характеристики магнитоконтактных извещателей

Характеристика	СМК-1	СМК-3	ИО 102-4	ИО-102-5	ИО 102-6
Максимальное количество срабатываний	10⁶
Расстояние между герконом и магнитом, мм:
для замыкания контактов	8	6	10
для размыкания контактов	30	25	45
Диапазон рабочих температур, °С	-40 - +50		-50 - +50
Относительная влажность воздуха при температуре 35 °С, %	98		98
Габаритные размеры, мм
геркона	60´11´12	Æ8´21	31´13´6.5	Æ10´27.5	Æ23.5´37.5
магнита	60´11´12	Æ8´25	31´13´6.5	Æ10´27.5	Æ23.5´37.5

3.2.3 Извещатели ударноконтактные

Извещатели ударноконтактные предназначены для блокировки строительных конструкций на разрушение или давление и формируют извещение о проникновении путем преобразования энергии упругих волн ультразвукового или звукового диапазона, возникающих при попытках разрушения блокируемой конструкции нарушителем.

Извещатели ударноконтактные ИО 303-1 "Окно-2М”, ИО 303-3 "Окно-4" и ИО 303-4 "Окно-5" предназначены для блокировки стеклянных полотен площадью до 20 м² с запоминанием тревожных извещений.

Извещатели состоят из блока обработки сигналов (БОС) и до пяти датчиков разбития стекла (ДРС), причем извещатель "Окно-2М" работает с датчиками ДРС, "Окно-4" - как с датчиками ДРС, так и ДРС-1, "Окно-5 - только с датчиками ДРС-1.

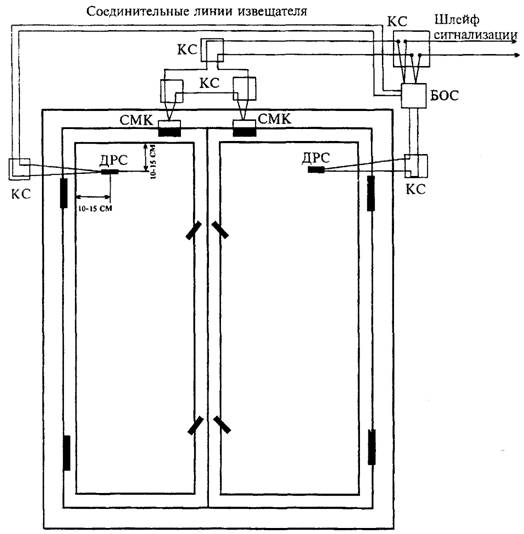

Место расположения составных частей извещателя (БОС и ДРС) определяется количеством, взаимным расположением и площадью блокируемых стеклянных полотен.

В таблице 3.6 приведена зависимость количества ДРС от блокируемой площади стеклянного полотна и места размещения ДРС.

Таблица 3.6

Правила установки ДРС

Количество ДРС, шт.	Блокируемая площадь, м²	Диагональ полотна, м	Расстояние ДРС до наиболее удаленной точки, м	Размещение ДРС
1	3	2,5		10-15 см от обвязки
1	3-4	>2,5	2,5	10-15 см от обвязки в середине наибольшей стороны полотна
2 и более	>4		2	10-15 см от обвязки

Таблица 3.7

Характеристики ударноконтактных извещателей

Характеристика	Окно-4		Окно-5	Окно-2М
Принцип обнаружения	ударноконтактный
Извещение "Проникновение"	Изменение тока в ШС
Блокируемая площадь стеклянного полотна толщиной от 2 до 8 мм:
одним ДРС, м²	4	4		4
комплектом ДРС (5 шт.), м²	20	20		20
Дальность действия ДРС, м	до 2,5
Напряжение питания от ШС, В:
при постоянном токе	10-30	10-30
при пульсирующем токе	15-30	15-30		15-30
Потребляемый ток в дежурном режиме, мкА, не более	35	35		35
Максимальный коммутируемый ток в режиме "Проникновение", мА	20	20		20
Остаточное напряжение в цепи питания БОС в режиме "Проникновение", В, не более	5,2	5,2		5,2
Диапазон рабочих температур, °С	-40 - +50	- 40 - +50		-40 - +50
Габаритные размеры, мм:
БОС	38´21´12,5	46´46´17		38´21´12,5
ДРС (корпуса без выводов)	35´9´8	31´9,5´8,5		35´9´8
Масса, кг:
БОС	0,030			0,030
ДРС	0,008			0,008

Взаимное расположение БОС и ДРС должно обеспечивать минимальную длину соединяющих их линий из расчета: не более 10 м (15 м для извещателя ''Окно-5") двухпроводной линии ДРС на БОС.

Допустима установка ДРС в одном из углов или у боковых сторон полотна на тех же расстояниях от обвязки, если при этом обеспечиваются минимальная длина линии ДРС.

Технические характеристики приведены в таблице 3.7.

Разметки крепления приведены на рисунках 3.1 согласно таблице 3.25.

Схемы внешних соединений приведены на рисунках 3.12, 3.13.

3.2.4 Извещатели пьезоэлектрические

Извещатели пьезоэлектрические предназначены для блокировки строительных конструкций на разрушение или давление и формируют извещение о проникновении путем преобразования энергии упругих волн ультразвукового или звукового диапазона, возникающих при попытках разрушения блокируемой конструкции нарушителем.

Извещатели пьезоэлектрические ИО 311-1 "Гюрза-050", ИО 304-5 "Гюрза-050М" предназначены для работы в закрытых отапливаемых помещениях с температурой окружающего воздуха от +5 °С до +40 °С (для извещателя "Гюрза-050") и от минус 10 °С до +50 °С (для извещателя "Гюрза-050М").

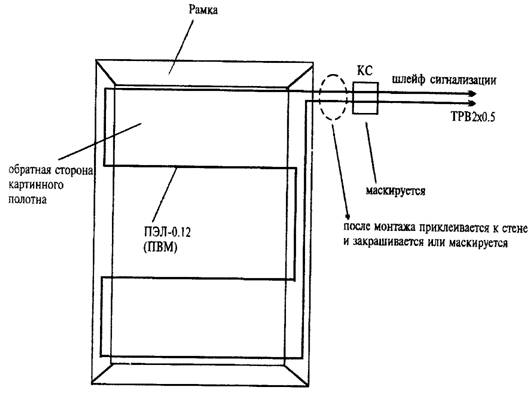

Рекомендуемое использование извещателя - блокировка картин, художественных и ювелирных изделий, стеллажей с экспонатами, электронных приборов, оргтехники, а также отдельных строительных конструкций.

Принцип действия основан на регистрации изменения давления при механическом воздействии на охраняемые предметы. Благодаря возможности регулировки чувствительности, извещатель "Гюрза" может применяться для охраны как миниатюрных, так и достаточно больших предметов.

В извещателе предусмотрен автоматический контроль целостности и величины сопротивления утечки соединительной линии.

В извещателе используются сенсоры (датчики) двух типов.

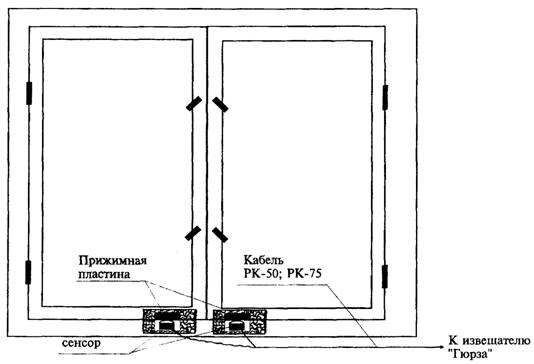

Для охраны предметов, подвешенных на шнурах применяются сенсоры № 1 (сенсоры КХ-1 у извещателя "Гюрза-050М"), а для охраны отдельных предметов, установленных на основаниях - сенсоры № 2 (сенсоры МХ-1 у извещателя "Гюрза-050М"). Для монтажа сенсоров № 1 (КХ-1) в комплект поставки входят зажимы, крючки и струна. К блоку обработки сигналов (БОС) извещателя "Гюрза-050" допускается подключать до 10 сенсоров и до 40 сенсоров к БОС извещателя "Гюрза-050М".

Если масса охраняемого предмета превышает 20 кг, необходимо разгрузить сенсор № 2 (МХ-1), перераспределив вес предмета по точкам опоры с помощью шайб из комплекта поставки.

Установку датчиков и прокладку внешних цепей извещателя рекомендуется производить скрытым способом.

Линии подключения датчиков следует выполнять кабелем типа РК-501,5; РК-75-1,5 с полиэтиленовой изоляцией (исполнение 11-16). Все датчики подключаются к линии параллельно, пайкой. При этом длина неэкранированного участка центрального проводника кабеля не должна превышать 5 мм, а места соединения датчиков с кабелем должны быть изолированы полихлорвиниловой трубкой.

При размещении извещателя на объекте необходимо:

не устанавливать датчики в тех местах, где возможно появление сквозняков, воздушных потоков или вибраций;

во избежание повреждения датчиков охраняемые предметы не должны воздействовать на них острыми углами или кромками;

не прокладывать кабели и провода в тех местах, где возможно их повреждение при ходьбе или перемещении мебели;

заземлить корпус.

Линии подключения сенсоров должны располагаться на расстоянии не менее 150 мм от линий ШС и телефонных линий, причем длина параллельных участков должна быть максимально сокращена.

Коммутационные коробки должны располагаться на расстоянии не менее 2 м от мест, где разрешено движение людей.

Технические характеристики приведены в таблице 3.8.

Таблица 3.8

Характеристики извещателей типа "Гюрза"

Характеристика	Гюрза-050	Гюрза-050М
Принцип обнаружения	пьезоэлектрический
Масса охраняемого предмета, кг	0,05 - 20	0,05 - 60
Масса охраняемой картины, кг		0,3
Помехозащищенность от воздействия груза массой, кг:
для отдельных предметов	0,001	0,001
для картин		0,010
Максимальное количество сенсоров, шт.		40
Тревожное извещение	размыкание контактов реле
Минимальная длительность тревожного извещения, с	2	2
Индикация	светодиод
Напряжение питания постоянного тока, В	10,8- 13,2	10,2 - 15
Потребляемый ток (при напряжении питания 12 В) мА	40	40
Максимальные коммутируемые контактами реле:
ток, мА	30	30
напряжение, В	72	72
Диапазон рабочих температур, °С	+5 - +40	-10 - + 50
Относительная влажность воздуха при 25 °С, %	80	90
Габаритные размеры БОС, мм	148´110´40	205´110´42
Масса, кг:
блока обработки сигнала	0,7	0,7
сенсора N 1	0,006	0,100
сенсора N 2	0,008	0,010
оконечного устройства	0,006	0,006

Разметка крепления приведена на рисунке 3.3 согласно таблице 3.25.

Схема внешних соединений приведена на рисунке 3.14.

Извещатель пьезоэлектрический ИО 304-3 "Грань-2" предназначен для работы в закрытых помещениях с температурой окружающего воздуха от минус 10 °C дo+50 °C.

Рекомендуемое использование извещателя - обнаружение разрушения монолитных бетонных, кирпичных стен и перекрытий толщиной не менее 0,15 м, деревянных конструкций из досок толщиной 20 - 40 мм, фанеры толщиной не менее 4 мм и металлических сейфов.

Извещатель создает от одной до десяти охраняемых зон с помощью отдельных датчиков сигналов вибрации (от одного до десяти), подключаемых в один шлейф блока обработки сигнала. Шлейф блока обработки сигнала представляет собой двухпроводную линию (провод типа ТРП).

Охраняемая зона, создаваемая датчиком сигналов вибраций на монолитной конструкции, представляет собой круг с радиусом действия датчика.

Охраняемая зона, создаваемая датчиком сигналов вибрации со звуководом на немонолитной конструкции, представляет собой поверхность, ограниченную прямоугольником, длиной равной длине примененного звуковода и шириной до 3 м.

Извещатель "Грань-2" имеет блочную конструкцию и состоит из блока приема и обработки сигнала (БОС), семи датчиков сигналов вибрации для обнаружения вибрации, возникающей в монолитных охраняемых конструкциях (ДСВ1), трех датчиков сигналов вибрации со звуководами, для обнаружения вибрации, возникающей в немонолитной деревянной конструкции (ДСВ2).

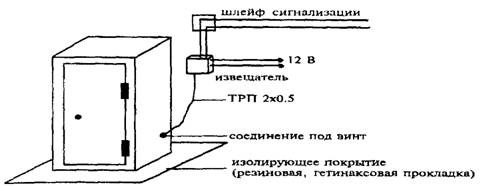

При использовании извещателя для охраны поверхности металлического сейфа следует устанавливать на него только один ДСВ1.

При использовании извещателя для одновременной охраны монолитных конструкций, немонолитных деревянных конструкций и металлических сейфов следует использовать как ДСВ1 так и ДСВ2, общее количество которых не должно превышать 10 шт.

БОС, ДСВ1 и ДСВ2 со звуководом устанавливаются внутри охраняемого помещения в местах, защищенных от механических повреждений и доступа посторонних лиц.

При выборе места установки извещателя необходимо ознакомиться со специфическими особенностями помещения, где предстоит установить извещатель (формы и размеры помещения, расположения дверей и оконных проемов, толщина и материал стен и перекрытий, уязвимые места для пролома, расположение водопроводных труб и отопления). При необходимости охраны сейфов, совместно с охраной помещения, определить место его установки в помещении с целью минимизации длины двухпроводной линии связи ДСВ с БОС, которая не должна превышать 50 м. Наметить места установки ДСВ1 и звуковода для ДСВ2 с учетом того, чтобы места крепления батарей, труб систем водоснабжения и отопления были не ближе 1 м от мест крепления ДСВ1 и звуковода. При наличии трещин или стыковочных швов в монолитных бетонных и кирпичных конструкциях охраняемых ДСВ1 радиус их действия уменьшается и определяется только экспериментальным путем.

Таблица 3.9

Характеристики извещателей пьезоэлектрических

Характеристика	Грань-2	Шорох-1
Принцип обнаружения	вибрацион.	вибрацион.
Тип зоны обнаружения	поверхн.	поверхн.
Максимальная охраняемая площадь, м²:
ДСВ1 при установке на:
бетонной или кирпичной конструкции:
при радиусе действия 1,9 м;		12
при радиусе действия 2,2 м;	15,0
монолитной деревянной конструкции при радиусе действия 1,6 м;	8,0
металлическом сейфе;	8,0	6
ДСВ2 со звуководом длиной до 5 м;	15,0
металлическом засыпном сейфе (дальность действия не более 1 м по поверхности сейфа)		3
Извещение "Проникновение"	размык. контактов реле	увеличение тока в ШС
Длительность извещения "Проникновение", с	2
Индикация	светодиод	светодиод
Напряжение питания постоянного тока, В	10,2 - 15	10 - 30
Потребляемый ток, мА:		1,0
в режиме "Охрана"	до 80
в режиме "Тревога"	до 200
Максимальные коммутируемые реле:
ток, мА	50
напряжение, В	72
Максимальный коммутируемый ток в режиме "Проникновение", мА		35
Остаточное напряжение в цепи питания в режиме "Проникновение", В		5,2
Диапазон рабочих температур, °С	-10 - +50	-10 - +50
Габаритные размеры, мм:		123´57´26
БОС	190´155´45
ДСВ1, ДСВ2	80´42´31

При наличии стыковочных швов в бетонных конструкциях допускается использовать ДСВ2 со звуководом, при этом крепление звуковода должно осуществляться с помощью держателей, устанавливаемых по одному на каждой монолитной бетонной плите.

Число используемых ДСВ1 или ДСВ2, а также число держателей звуковода при установке на немонолитной строительной конструкции, определяется индивидуально для каждой конструкции.

Количество ДСВ1 выбирается с таким расчетом чтобы неохраняемая площадь отдельных участков конструкции не превышала 0,1 м².

Расстояние между держателями звуковода на деревянной конструкции должно быть 20-25 см.

При закреплении звуковода на конструкции из отдельных монолитных бетонных или деревянных плит допускается производить установку одного держателя на каждую монолитную плиту при условии, если ширина плиты не превышает 3 м.

Технические характеристики приведены в таблице 3.9.

Схема внешних соединений приведена на рисунке 3.15.

Извещатель вибрационный ИО 313-1 "Шорох-1" предназначен для работы в закрытых помещениях с температурой окружающего воздуха от минус 10°С до +50°С.

Рекомендуемое использование извещателя - обнаружение преднамеренного разрушения строительных конструкций: бетонных стен и перекрытий толщиной не менее 0,12 м; кирпичных стен толщиной не менее 0,15 м; деревянных конструкций с толщиной материала 20 - 40 мм (фанеры толщиной не менее 4 мм), сейфов и металлических шкафов.

Извещатель "Шорох-1" устанавливается внутри охраняемого помещения в местах, защищенных от механического повреждения и доступа посторонних лиц. При выборе места установки извещателя необходимо ознакомиться со специфическими особенностями помещения (форма и размеры помещения, расположение дверных и оконных проемов, толщина и материал стен, перекрытий и других конструкций, подлежащих блокировке на пролом, расположение водопроводных труб и отопления). Извещатель устанавливается на охраняемой конструкции с помощью: специального дюбеля - для бетонных и кирпичных конструкций; шурупа - для деревянных конструкций; винта - для металлических конструкций.

В одном помещении можно использовать несколько извещателей "Шорох-1".

При определении количества извещателей и места их установки на монолитной строительной конструкции необходимо учитывать, что возможно использовать их со 100 % и 75 % охватом блокируемой площади.

Площадь каждого незащищенного участка блокируемой поверхности не должна превышать 0,1 м².

Технические характеристики приведены в таблице 3.9.

Схема внешних соединений приведена на рисунке 3.16.

3.2.5 Извещатели емкостные

Емкостные извещатели предназначены для блокировки металлических шкафов, сейфов, отдельных предметов, создания защитных заграждений. Их принцип действия основан на изменении электрической емкости антенны при приближении или касании нарушителем охраняемого предмета.

Извещатель емкостный ИО 305-3 "Пик" предназначен для блокировки металлических предметов, а также строительных проемов в закрытых помещениях с температурой окружающего воздуха от минус 10 °С до +50 °С.

Рекомендуемое использование извещателя - блокировка сейфов, металлических шкафов, решеток, а также оконных, витринных и дверных проемов.

Благодаря ступенчатым регулировкам емкости и чувствительности, извещатель "Пик" адаптируется под характеристики конкретного охраняемого предмета, что обеспечивает высокую обнаруживающую способность извещателя, а возможность переключения светодиодного индикатора в режим настройки делает ее процесс достаточно простым.

Сохранение работоспособности извещателя при снижении сопротивления утечки охраняемого предмета относительно "земли" до 8 кОм значительно расширяет тактические характеристики извещателя и выгодно отличает его от отечественных и зарубежных аналогов.

Автоматическое отслеживание изменения емкости охраняемого предмета при изменении условий окружающей среды обеспечивает высокую помехозащищенность извещателя и надежность охраны.

В извещателе предусмотрен автоматический контроль целостности и величины сопротивления утечки соединительного провода от чувствительного элемента (ЧЭ).

Извещатель "Пик" должен размещаться как можно ближе к охраняемому предмету таким образом, чтобы при установленной чувствительности извещателя доступ к нему был невозможен без выдачи тревожного извещения.

Охраняемый предмет должен устанавливаться на полу с хорошим изоляционным покрытием либо на изолирующей (резиновой, гетинаксовой) прокладке.

Соединение извещателя с охраняемым предметом должно производиться телефонным проводом типа ТРП 2´0,5 или ТРВ 2´0,5, одна жила которого подключается к клемме 1 (ЧЭ), а другая - к клемме 8 ("земля") соединительной платы.

Клемма 8 ("земля") соединительной платы одновременно подключается к заземлителю. Проводник, подключаемый к клемме 1 (ЧЭ) другим своим концом, соединяется с охраняемым предметом под винт, а второй проводник изолируется. Допускается использовать провода других марок с диаметром токопроводящих жил не менее 0,5 мм и изоляцией на рабочее напряжение не менее 250 В, например, НВ, НВМ, МГШВ.

При охране дверных проемов провод располагается на внутренней стороне деревянной двери по конфигурации "путанки".

При охране оконных проемов провод располагается на внутренней стороне деревянной рамы. Оконные проемы с шириной стеклянных полотен более 40 см, а также с металлическими рамами охранять извещателем не рекомендуется.

При наличии на оконном проеме внутренней решетки провод ЧЭ прокладывается по горизонтальным и вертикальным прутьям решетки с закреплением его одним витком в местах перекрестий.

К одному извещателю в помещении допустимо подключать несколько металлических сейфов (4 - 10) или шкафов (2 - 5). Количество подключаемых предметов зависит от их емкости, конструктивных особенностей помещения и уточняется при настройке извещателя после монтажа.

В качестве естественных заземлителей можно использовать выводы металлических конструкций электрощитов, а также надежно заземленную арматуру железобетонных зданий и сооружений. Не допускается использование в качестве заземлителей трубопроводов горячей и холодной воды, горючих жидкостей, газов, теплоснабжения.

В помещениях со сложной электромагнитной обстановкой, а также при невозможности устройства заземления надлежащего качества, извещатель рекомендуется включать по схеме с экраном. В качестве экрана могут использоваться закрепленные на стене на изолирующих прокладках листы из металла, фольгированного гетинакса или текстолита, металлическая мелкоячеистая сетка, фольга либо листы из изоляционного материала с зигзагообразно проложенным на нем проводом (типа "путанки"). Следует учитывать, что при подключении извещателя по схеме с экраном его чувствительность может уменьшиться в 1,5 - 2 раза.

Требования по установке извещателя на объекте:

в случае работы в одном помещении двух извещателей соединительные провода их ЧЭ должны располагаться не ближе 0,7 м друг от друга, а расстояние между охраняемыми предметами должно быть не менее 2 м;

на расстоянии до 10 м от охраняемых предметов должны отсутствовать электрические установки мощностью более 1 кВА;

на расстоянии до 1 м от охраняемых предметов должны отсутствовать металлические предметы объемом более 2 м³;

на расстоянии до 0,5 м от охраняемых предметов и соединительных проводов должны отсутствовать коммуникационные линии силовой, осветительной, трансляционной и других сетей;

размещение охраняемого предмета должно исключать возможность неконтролируемого приближения к нему в период охраны людей и любых движущихся предметов на расстояние менее 1 м. Если за стеной, у которой установлен охраняемый предмет, возможно движение людей и других объектов его необходимо отодвинуть от стены не менее, чем на 20 см;

сопротивление заземления не должно превышать 4 Ом.

Подключайте к извещателю только однотипные предметы (только сейфы, только окна, только двери), так как в этом случае упрощается установка требуемой чувствительности.

Технические характеристики приведены в таблице 3.10.

Таблица 3.10

Характеристики извещателя емкостного

Характеристика	Пик
Принцип обнаружения	емкостный
Максимальная емкость ЧЭ, пФ	2000
Диапазон регулировки чувствительности, м	0 - 0,2
Минимальное сопротивление утечки ЧЭ, кОм	8
Помехозащищенность к суточным изменениям емкости ЧЭ, пф	±1000
Напряжение, подводимое к охраняемым предметам (эфф.), В	12
Извещение "Проникновение"	размыкание контактов реле
Минимальная длительность извещения "Проникновение", с	2
Индикация	светодиод
Напряжение питания постоянного тока, В	10,2 - 15
Потребляемый ток (при напряжении питания 12 В), мА	15
Максимальные коммутируемые контактами исполнительного реле:
ток, мА	30
напряжение, В	72
Диапазон рабочих температур, °С	-10 - +50
Относительная влажность воздуха при 25 °С, %	98
Габаритные размеры, мм	180´125´50
Масса, кг 1,0	1,0

Разметка крепления приведена на рисунке 3.3 согласно таблице 3.25.

Схема внешних соединений приведена на рисунке 3.17.

3.2.6 Извещатели звуковые

Звуковые извещатели предназначены для блокировки остекленных конструкций на разрушение. Принцип работы данных извещателей основан на бесконтактном методе акустического контроля разрушения стеклянного полотна по возникающему при разрушении сигналу в звуковом диапазоне частот, распространяющемуся по воздуху.

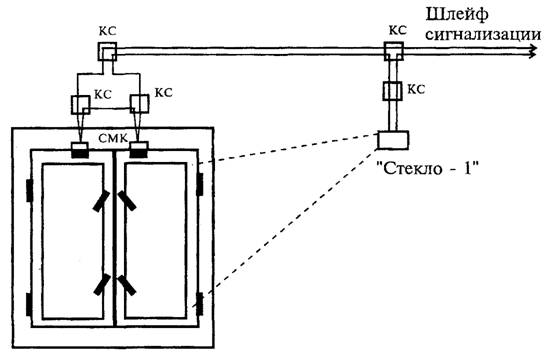

Извещатель звуковой ИО 329-1 "Стекло-1" предназначен для обнаружения разрушения стеклянного полотна остекленных конструкций в отапливаемых помещениях с температурой окружающего воздуха от + 1 °С до + 40 °С.

Благодаря возможности регулировки дальности действия от 1 м до 6 м, извещатель может применяться для блокировки как больших (площадью до 50 м²), так и небольших стеклянных полотен.

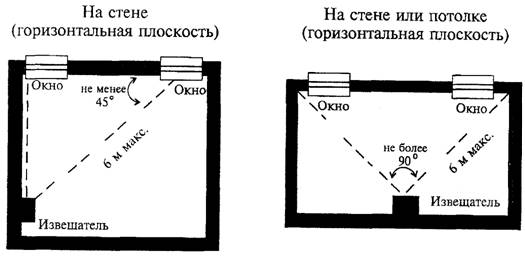

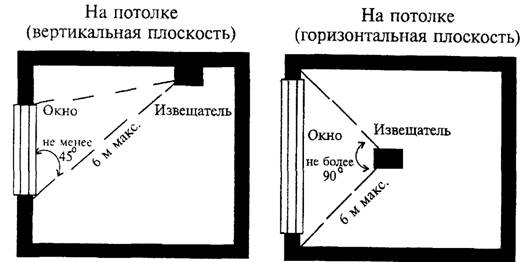

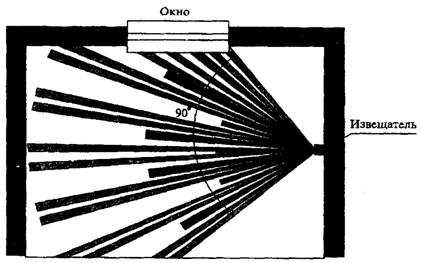

Извещатель "Стекло-1" устанавливается на стене (на высоте не менее 2 м) или на потолке таким образом, чтобы все остекленные части блокируемой конструкции находились в пределах его прямой видимости (угол обзора извещателя 90°).

Допускается использование извещателей при одновременной работе с ультразвуковыми извещателями типа "Эхо". При этом ультразвуковой извещатель не должен быть ориентирован на извещатель "Стекло-1" и расстояние между ними должно быть не менее 1 м.

При размещении извещателя в помещении на период охраны должны быть плотно закрыты все двери, окна, фрамуги, форточки, отключена вентиляция, телефонные аппараты, громкоговорители, электрические звонки.

Не допускается маскирование извещателя, во избежание потери его чувствительности.

Технические характеристики приведены в таблице 3.11.

Таблица 3.11

Характеристики извещателя звукового

Характеристика	Стекло-1
Принцип обнаружения	акустический
Максимальная дальность действия, м	6
Максимальная контролируемая площадь стекла, м²	50
Минимальная высота установки, м	2
Извещение "Проникновение"	размыкание контактов реле
Минимальная длительность извещения "Проникновение", с	2
Индикация	светодиод
Напряжение питания постоянного тока, В	10,2 - 15
Потребляемый ток, мА	25
Максимальные коммутируемые контактами реле:
ток, мА	50
напряжение, В	72
Диапазон рабочих температур, °С	+1 - +40
Относительная влажность воздуха при 25 °С, %	90
Габариты, мм	100´90´40
Масса, кг	0,25

Разметка крепления приведена на рисунке 3.3 согласно таблице 3.25.

Схема внешних соединений приведена на рисунке 3.19.

3.2.7 Извещатели ультразвуковые

Ультразвуковые извещатели предназначены для охраны объемов закрытых помещений и формируют извещение о проникновении при возмущении поля упругих волн ультразвукового диапазона, вызываемом движением нарушителя в зоне обнаружения. Зона обнаружения извещателя имеет форму эллипсоида вращения или "каплевидную" форму.

Для обеспечения устойчивой работы ультразвуковых извещателей рекомендуется придерживаться следующих правил:

не применять извещатели в помещениях с уровнем акустических шумов выше 60 дБ;

не устанавливать извещатели в витринах, над батареями отопления, на подоконниках, вблизи оконных штор и комнатных растений, а также не допускать попадания этих предметов в зону обнаружения;

производить прокладку соединительных линий извещателя на расстоянии не менее 75 см от электропроводки, кабелей и электроустановок. Допускается пересечение этих линий с силовыми цепями под прямым углом не более двух раз;

вынести за пределы зоны обнаружения вибрирующие и крупногабаритные предметы, способные создавать "мёртвые" зоны, или сформировать зону обнаружения таким образом, чтобы эти предметы в неё не попадали;

на период охраны закрывать на запоры двери, окна, форточки, фрамуги, люки, а также выключать вентиляционные и силовые переключающие установки, калориферы, телефоны, звонки, репродукторы и т.п.;

не допускать нахождения в охраняемом помещении животных и птиц;

не применять извещатели в помещениях площадью менее 2´2 м²;

не размещать в одном помещении два и более извещателей или отрегулировать их таким образом, чтобы зоны обнаружения не пересекались при максимальной чувствительности.

Наиболее эффективным считается использование извещателя при соотношении дальности действия (максимального значения площади зоны обнаружения) и длины (площади) блокируемого участка, равном 0,7 - 0,9.

Извещатель ультразвуковой ИОП 308-3 "Эхо-2" предназначен для работы в закрытых отапливаемых помещениях. Для расширения функциональных возможностей извещатель "Эхо-2" выпускается в трех исполнениях: ИОП 308-3/1 блок основной синхронизирующий (БОС) и 2 блока выносных ультразвуковых (БВУ); ИОП 308-3/2 БОС и 1 БВУ; ИОП 308-3/1 БОС. Благодаря возможности независимой регулировки в каждом блоке чувствительности и размеров зоны обнаружения, извещатель может применяться для охраны помещений различных размеров и конфигурации.

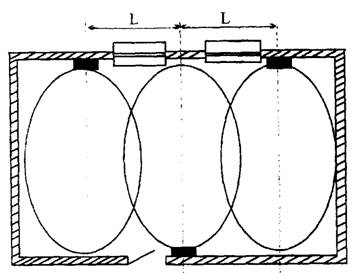

Место установки извещателя "Эхо-2" выбирается таким образом, чтобы его зона обнаружения перекрывала вероятные направления движения нарушителя.

Извещатель устанавливается на стене при помощи юстировочного механизма, позволяющего изменять положение корпуса извещателя в пределах ± 45 ° в вертикальной и горизонтальной плоскостях.

Извещатель монтируется на высоте 1,4 - 1,6 м только на жестких, исключающих вибрацию конструкциях - капитальных стенах, колоннах.

Блоки извещателей ИОП 308-3/1 и ИОП 308-3/2 могут устанавливаться как в разных помещениях, так и в одном.

Технические характеристики приведены в таблице 3.12.

Таблица 3.12

Характеристики извещателей ультразвуковых

Характеристика	Эхо-2	Эхо-3
Принцип обнаружения	ультразвук	ультразвук
Тип зоны обнаружения	поверхн.	поверхн.
Диапазон регулировки дальности действия, м	от 1 - 4 до 6	от 1 - 4 до 8
Ширина зоны обнаружения на удалении 3 м	5
Максимальная контролируемая площадь, м²:		60
ИОП 308-3/1	90
ИОП 308-3/2	60
ИОП 308-3/3	30
Высота установки, м	1,4 - 2,5	1,5 - 2,5
Диапазон обнаруживаемых скоростей перемещения, м/с	0,3 - 2	0,3 - 2
Минимальная площадь очага пожара, м²	0,1
Извещение "Проникновение"	размыкание контактов реле
Минимальная длительность извещения "Проникновение", с	1	2
Индикация	светодиод	светодиод
Напряжение питания постоянного тока, В	10,2 - 13,2	10 - 27
Амплитуда пульсаций, мВ	20	20
Потребляемый ток (при напряжении питания 12 В) мА:		25
ИОП 308-3/1	75
ИОП 308-3/2	55
ИОП 308-3/3	35
Максимальные коммутируемые контактами реле:
ток, мА	50	50
напряжение, В	80	80
Диапазоны рабочих температур, °С	+1 - +40	+1 - +40
Относительная влажность воздуха при 25°С, %	90	90
Габаритные размеры, мм	245´175´165	205´130´50
Масса, кг:		1,0
БОС	1,4
БВУ	1,35

Разметка крепления приведена на рисунке 3.6.

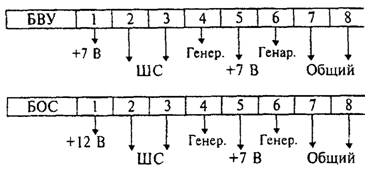

Схема внешних соединений приведена на рисунке 3.20.

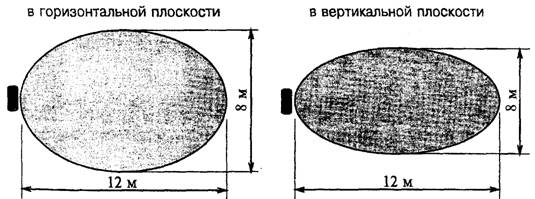

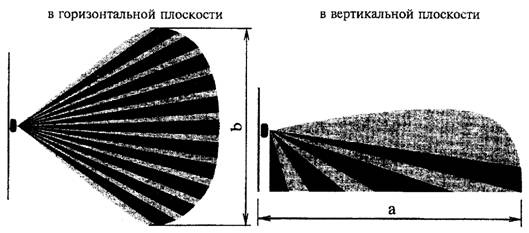

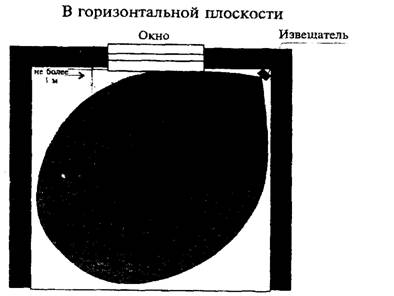

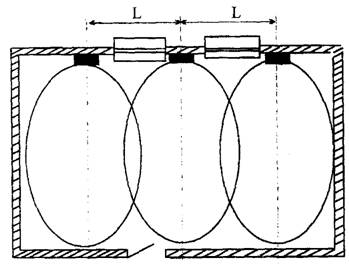

Диаграмма зоны обнаружения приведена на рисунке 3.39.

Извещатель ультразвуковой ИО 308-1 "Эхо-3" предназначен для работы в закрытых отапливаемых помещениях с температурой воздуха от +1 °С до +40 °С.

Рекомендуемое использование извещателя - блокировка локальных зон объемов помещений, мест сосредоточения ценностей, музейных экспонатов, оргтехники.

Благодаря возможности регулировки чувствительности и размеров зоны обнаружения, извещатель "Эхо-3" может применяться для охраны помещений площадью до 60 м².

Помехозащищенность извещателя можно повысить, установив между клеммными скобами X1 и Х2 резистор сопротивлением 47 - 470 кОм или перемычку. При этом увеличивается значение минимальной скорости обнаружения, а размеры зоны обнаружения практически не изменяются. Возможность коррекции минимальной скорости обнаружения непосредственно на месте установки извещателя, а также цифровая обработка сигнала позволяют повысить его помехозащищенность и приспособить к возможным изменениям условий, в которых он применяется.

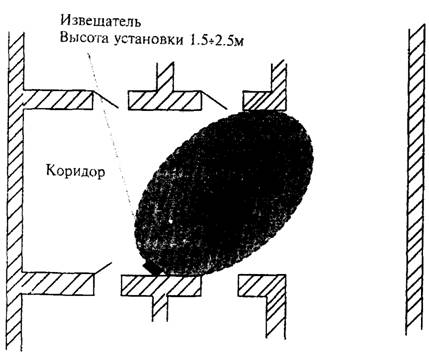

Место установки извещателя "Эхо-3" выбирается таким образом, чтобы, его зона обнаружения перекрывала вероятные направления движения нарушителя.

Извещатель устанавливается на стене при помощи юстировочного механизма, позволяющего изменять положение корпуса извещателя в пределах угла ± 35° в вертикальной и горизонтальной плоскостях. Для крепления юстировочного механизма на опоре в нем имеются три отверстия.

Извещатель монтируется на высоте 1,5 - 2,5 м только на жестких, исключающих вибрацию конструкциях - капитальных стенах, колоннах.

Извещатель выдает извещение о проникновении размыканием контактов исполнительного реле и включением индикатора на время 2 с.

Технические характеристики приведены в таблице 3.12.

Разметка крепления приведена на рисунке 3.7.

Схема внешних соединений приведена на рисунке 3.21.

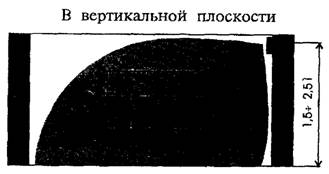

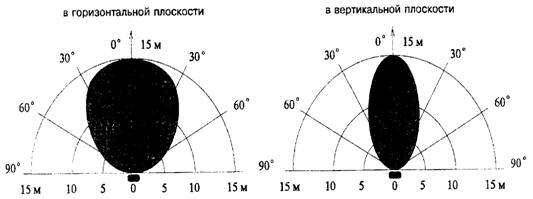

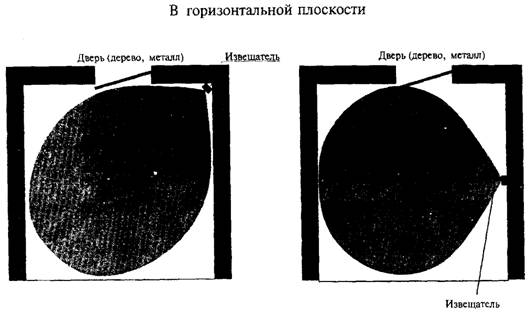

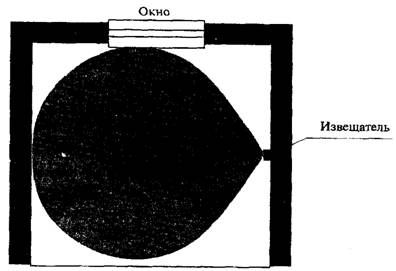

Диаграмма зоны обнаружения приведена на рисунке 3.40.

3.2.8 Извещатели активные оптико-электронные

Активные оптико-электронные извещатели применяются для охраны внутренних и внешних периметров, окон, витрин, отдельных предметов и формируют тревожное извещение при изменении отраженного потока (однопозиционные извещатели) или прекращении (изменении) принимаемого потока (двухпозиционные извещатели) энергии оптического излучения, вызываемом движением нарушителя в зоне обнаружения.

Зона обнаружения извещателя имеет вид "лучевого барьера", образованного одним или несколькими расположенными в вертикальной плоскости параллельными узконаправленными лучами и отличается от извещателя к извещателю, как правило, размерами и количеством лучей.

Для обеспечения устойчивой работы извещателя рекомендуется придерживаться следующих правил:

устанавливать излучатель и приёмник на прочные, недеформируемые конструкции;

не допускать попадания на приёмник солнечных бликов и света автомобильных фар, а также попадания на объективы прямых солнечных лучей, так как это может привести к перегреву и преждевременному выходу из строя фотодиодов и светодиодов.

Исключить влияние этих факторов можно применением светонепроницаемых экранов; не допускать нахождения посторонних предметов ближе, чем в 0,5 м от пространства, по которому проходит луч.

Извещатель оптико-электронный ИО 209-1 "Вектор-2" предназначен для работы в отапливаемых и неотапливаемых помещениях с температурой окружающего воздуха от минус 10 °С до +50 °С.

Рекомендуемое использование извещателя - блокировка строительных конструкций, внутренних периметров объектов, коридоров, подходов к местам хранения ценностей, отдельным предметам.

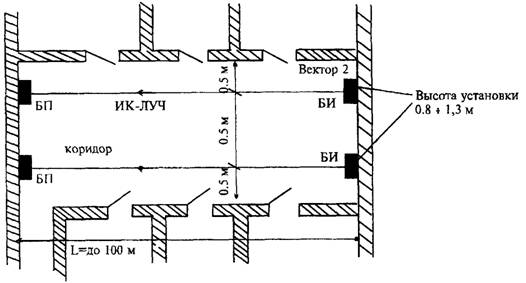

В зависимости от длины блокируемого участка, извещатель "Вектор-2" может работать в одном из двух режимов:

в режиме А - дальность действия извещателя составляет 100 м,

в режиме В - 20 м.

Извещатель устойчив к фоновым засветкам и может работать при наличии в помещении потоков, обусловленных вентиляцией и работой кондиционеров, конвективных потоков, возникающих при работе нагревательных приборов.

Извещатель "Вектор-2" конструктивно выполнен в виде двух оптических блоков: блока излучения (БИ) и блока приемника (БП).

Блоки имеют одинаковую конструкцию. Каждый блок состоит из металлического шасси и крепящегося к нему светофильтра.

В каждом блоке имеется юстировочное устройство, позволяющее осуществлять поворот оптической системы в необходимом направлении.

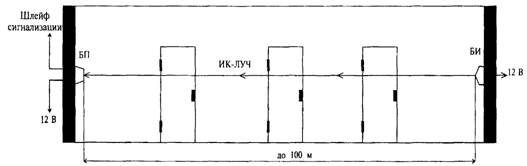

Место установки извещателя "Вектор-2" выбирается таким образом, чтобы инфракрасный луч пересекал вероятные направления движения нарушителя или пространственного перемещения охраняемой строительной конструкции.

Блоки извещателя должны устанавливаться на жестких опорах: капитальных стенах, колоннах.

Расстояние между БИ и БП извещателя определяется длиной блокируемого участка и не должно превышать 100 м для режима А и 20 м - для режима Б.

Разметка крепления приведена на рисунке 3.3 согласно таблице 3.25.

Технические характеристики приведены в таблице 3.13.

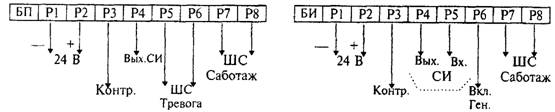

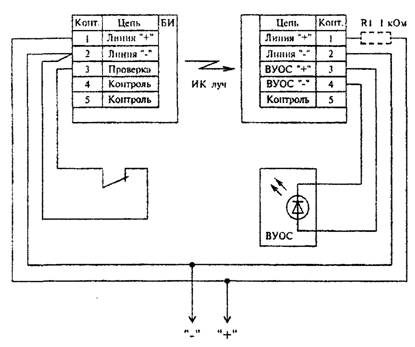

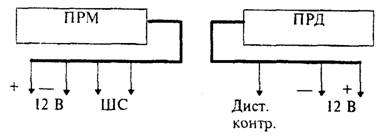

Схема внешних соединений приведена на рисунке 3.22.

Таблица 3.13

Характеристики активных оптико-электронных извещателей

Характеристика	Вектор-2	Вектор-3	Вектор-СПЭК	Рубеж-3М
Принцип обнаружения	инфракрасный активный
Тип зоны обнаружения	однолучевой барьер
Дальность действия, м:		0,5 - 10	75,150
режим А	100
режим Б	20
Максимальная дальность действия, м в режимах:
двухлучевой отдельный (2ЛО)				600
двух- или четырехлучевой совместный (2ЛС, 4ЛС)				300
Коэффициент запаса по сигналу			100	500
Минимальное время перекрытия луча, с	0,05	0,2	0,13
Обнаруживаемая скорость пересечения луча, м/с	01 - 2	01 - 3	0,13	5
Извещение "Проникновение"	размыкание контактов реле
Минимальная длительность извещения "Проникновение", с	2	2	2	2
Индикация	светодиод
Напряжение питания постоянного тока, В	10,2 - 13,2	10,2 - 13,2	10,2 - 30
Амплитуда пульсаций, мВ	100	10	240
Потребляемый ток при напряжении питания 12 В, мА:		25	70
режим А	50
режим В	25
Питание от сети переменного тока:
напряжение, В				187 - 242
потребляемая мощность (с обогревом/без обогрева ), ВА				16/12
Резервное питание:
напряжение, В				18 -32
потребляемый ток (с обогревом/без обогрева), мА				370/170
Обогрев блоков				отключае-мый
Максимальные коммутируемые контактами реле:
ток, мА	30	30	30	30
напряжение, В	65	72	72	72
Диапазон рабочих температур, °С	-10 - +50	-30 - +50	-40 - +55	-45 - +55
Относительная влажность воздуха при 25° С, %	98	98	100	100
Габаритные размеры, мм:	102´91´90	160´115´63	75´95´145
БПК				370´240´125
БИ, БФ (каждого)				275´190´120
Масса, кг:	0,8	0,8	1
БПК				4
БИ, БФ				2,3

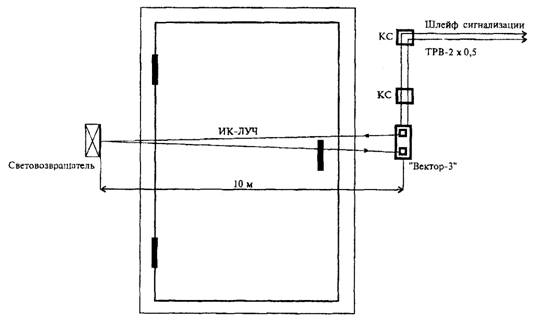

Извещатель оптико-электронный ИОП 209-4 "Вектор-3" предназначен для работы в отапливаемых и неотапливаемых помещениях с температурой окружающего воздуха от минус 30 °С до + 50 °С.

Извещатель обнаруживает как проникновение нарушителя, так и очаг пожара, сопровождающийся выделением дыма.

Рекомендуемое использование извещателя - блокировка дверных и оконных проемов, подходов к местам хранения ценностей, устройства "ловушек" и создание защитных барьеров.

С целью создания многолучевого барьера допускается совместная работа нескольких извещателей.

Возможность поворота извещателя на угол ±100° в горизонтальной плоскости и на угол ±15° в вертикальной плоскости делает удобной юстировку извещателя на объекте.

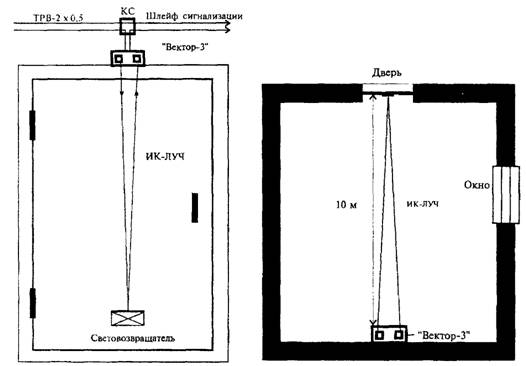

Извещатель "Вектор-3" состоит из электронного блока и световозвращателя. Извещатель и световозвращатель должны размещаться на противоположных сторонах контролируемого пространства.

При использовании извещателя в качестве пожарного, необходимо размещать его под потолком помещения так, чтобы длина луча была 5-10 м, что будет соответствовать реальной чувствительности 1,0 - 0,5 дБ×м.

Технические характеристики приведены в таблице 3.13.

Разметка крепления приведена на рисунке 3.5 согласно таблице 3.25.

Схема внешних соединений приведена на рисунке 3.18.

Извещатель оптико-электронный линейный ИО 209-13 "Вектор-СПЭК" предназначен для обнаружения проникновения и формирования извещения о проникновении на территорию охраняемого объекта.

Извещатель рассчитан на непрерывную круглосуточную работу и предназначен для эксплуатации как на открытом воздухе, так и внутри помещения.

Рекомендуемое использование извещателя - блокировка внешних периметров и охрана помещений.

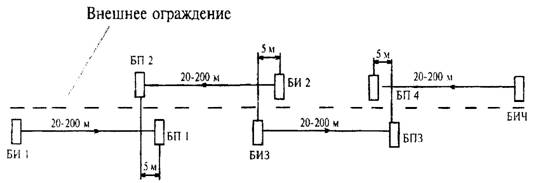

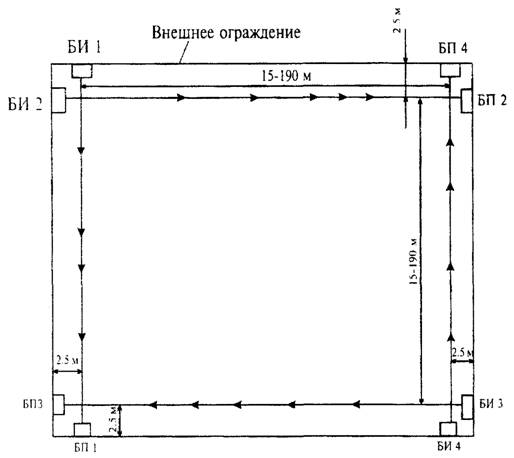

При организации многорубежной охраны Извещатель устанавливается, как правило, в первом рубеже охранной сигнализации.

Извещатель формирует следующие виды извещений: "Норма", "Тревога", "Саботаж/Запас", "Нет настройки", "Запас", "Генератор", "Питание".

Извещатель обеспечивает работу в двух режимах:

без синхронизации - однолучевой режим;

с синхронизацией по отдельной линии - многолучевой барьер.

Возможен дистанционный контроль функционирования. Извещатель устойчив к электромагнитному излучению УКВ-диапазона, перепадам фоновой освещенности.

Извещатель "Вектор-СПЭК" конструктивно выполнен в виде двух блоков: блока излучения (БИ) и блока приемника (БФ).

Блоки имеют одинаковую конструкцию. Каждый из них состоит из металлического шасси и крепящегося к нему оптического узла. Подводка внешних линий к блокам производится через резиновые втулки, установленные на шасси.

В каждом блоке имеется котировочное устройство, позволяющее осуществлять поворот оптической системы в горизонтальной плоскости на угол не менее ±95 ° и в вертикальной плоскости на угол не менее ±15 °.

Место установки извещателя "Вектор-СПЭК" выбирается таким образом, чтобы инфракрасный луч пересекал вероятные направления движения нарушителя.

Периметр охраняемого объекта должен быть оборудован ограждением, которое будет служить механической преградой для нарушителя. С внутренней стороны ограждения необходимо выделить зону отторжения шириной не менее 1 м, которая должна быть свободна от растительности и других предметов, препятствующих прохождению лучей.

Блоки извещателя могут устанавливаться на стенах, специальных столбах или стойках, обеспечивающих отсутствие колебаний амплитудой более 0,1 мм. Расстояние между БИ и БФ извещателя не должно превышать 75 м для извещателя "Вектор-СПЭК-75" и 150 м для извещателя "Вектор-СПЭК-150".

Соединительные провода прокладываются в трубах или металлорукавах в зависимости от требований на охраняемом объекте и типов используемых проводов.

Технические характеристики приведены в таблице 3.13.

Схема внешних соединений приведена на рисунке 3.37.

Извещатель оптико-электронный ИО 209-4 "Рубеж-3М" предназначен для обнаружения проникновения человека на территорию охраняемого объекта. Извещатель рассчитан на непрерывную круглосуточную работу и предназначен для эксплуатации на открытом воздухе.

Рекомендуемое применение извещателя - блокировка внешних периметров объектов.

Извещатель "Рубеж-3М" имеет три режима работы: двухлучевой отдельный (2ЛО), двухлучевой совместный (2ЛС) и четырехлучевой совместный (4ЛС).

Извещатель выдает шесть видов информации: "Проникновение", "Неисправность", "Блокировка", "Начало снижения напряжения питания", "Отсутствие импульсов синхронизации", "Отсутствие напряжения питания".

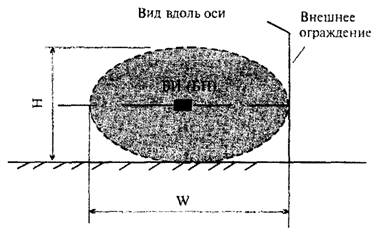

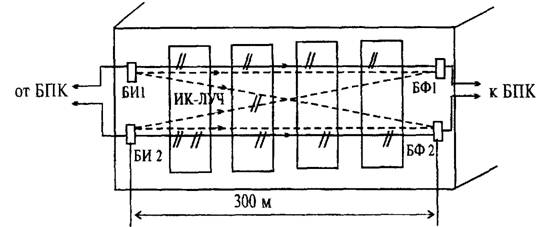

Извещатель "Рубеж-3М" состоит из пяти блоков: двух блоков излучателей (БИ), двух блоков фотоприемников (БФ) и блока питания и контроля (БПК).

Конструкция БИ и БФ унифицирована и обеспечивает поворот блоков на угол ±150 ° в горизонтальной и на угол ±15 ° в вертикальной плоскостях.

Блоки извещателя могут устанавливаться на стенах, специальных столбах или стойках, обеспечивающих отсутствие колебаний амплитудой более 0,1 мм.

Для защиты блоков извещателя от посторонних лиц, рекомендуется размещать блоки в специальных кожухах.

Длина общего соединительного кабеля между БПК и БФ должна быть не более 5 м. Длина общего соединительного кабеля между БПК и БИ должна быть не более 320 м. Соединительные провода прокладываются в трубах или металлорукавах в зависимости от требований на охраняемом объекте и типов используемых проводов.

При метеорологической дальности видимости менее 180 м для сохранения работоспособности извещателя рабочее расстояние между БИ и БФ должно быть уменьшено в соответствии с таблице 3.14.

Таблица 3.14

Правила установки БИ и БФ

Минимальная метеорологическая дальность видимости, м	100	50	25
Максимальное рабочее расстояние между БИ и БФ, м	215	110	55

Технические характеристики приведены в таблице 3.13.

Разметка крепления приведена на рисунке 3.5 согласно таблице 3.25.

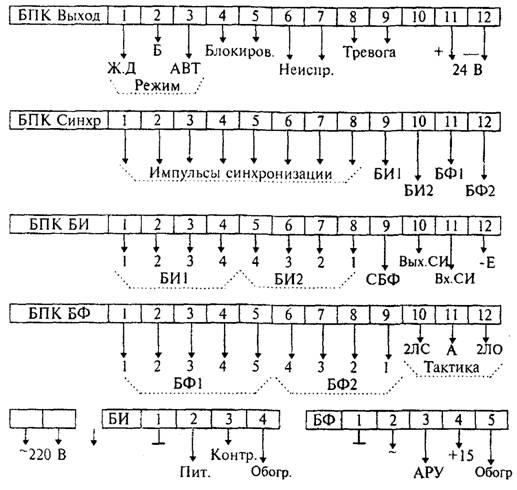

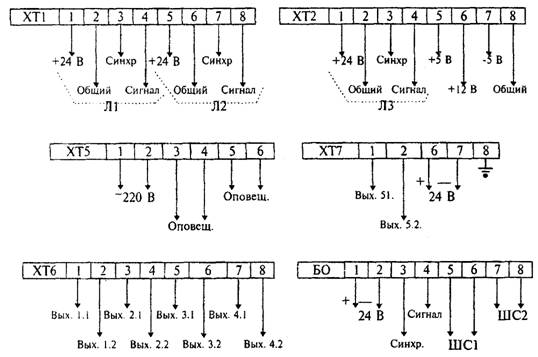

Схема внешних соединений приведена на рисунке 3.25.

3.2.9 Извещатели пассивные оптико-электронные

Пассивные оптико-электронные извещатели получили наиболее широкое распространение. Это связано с тем, что с помощью специально разработанных для них оптических систем можно достаточно просто и быстро получать зоны обнаружения различной формы и размеров и использовать их для охраны объектов практически любой конфигурации: жилых, производственных, торговых и административных помещений; строительных конструкций витрин, окон, дверей, стен, потолков; открытых площадок, внутренних и внешних периметров; отдельных предметов - музейных экспонатов, ЭВМ, оргтехники и т.п.

Зона обнаружения извещателя представляет собой пространственную дискретную систему, состоящую из элементарных чувствительных зон в виде лучей, расположенных в один или несколько ярусов или в виде тонких широких пластин, расположенных в вертикальной плоскости, (типа "занавес"). Условно зоны обнаружения извещателей можно разделить на 6 основных видов:

широкоугольная одноярусная типа "веер" (поверхностная);

широкоугольная, узконаправленная типа "занавес" (поверхностная);

узконаправленная типа "лучевой барьер" (линейная);

панорамная одноярусная (поверхностная);

панорамная многоярусная (объемная).

Принцип действия извещателей основан на регистрации разницы между интенсивностью инфракрасного излучения, исходящего от проникающего в контролируемую зону нарушителя, и фоновой температурой на охраняемом объекте.

Чувствительным элементом схемы является пироэлектрический преобразователь, на котором фокусируются инфракрасные лучи с помощью зеркальной или линзовой оптической системы (последние получили в настоящее время наиболее широкое распространение). Сигналы с пироприемника обрабатываются логическим блоком, который управляет выходным элементом схемы извещателя, выдающим тревожное извещения на приемно-контрольный прибор.

Ведущими фирмами в качестве чувствительных элементов используются пироприемники с двумя чувствительными площадками, что позволяет существенно снизить вероятность ложных срабатываний под воздействием внешних факторов, например, конвективных потоков воздуха, световых помех и т.п.

Для обеспечения устойчивой работы извещателя рекомендуется придерживаться следующих правил:

не устанавливать извещатель над отопительными приборами;

не направлять извещатель на вентиляторы тёплого воздуха, прожекторы, лампы накаливания и другие источники, вызывающие быстрые изменения температуры;

не допускать попадания на извещатель прямых солнечных лучей;

не допускать нахождения в зоне обнаружения предметов (штор, перегородок, шкафов и т.п.), способных создавать "мертвые" зоны, и животных.

Извещатель оптико-электронный ПОП 209-3 "Фотон-2" предназначен для работы в закрытых помещениях с температурой окружающего воздуха от +10 °С до +50 °С.

Рекомендуемое применение - защита коридоров, протяженных помещений магазинов, складов, музеев от проникновения, а также для обнаружения очага пожара в виде открытого пламени.

Зона обнаружения извещателя состоит из четырех элементарных чувствительных зон, расходящихся от входного окна извещателя по радиальным направлениям в вертикальной плоскости.

Дальность действия извещателя "Фотон-2" при обнаружении человека и открытого пламени:

до 30 м без применения светозащитного фильтра;

до 15 м с применением светозащитного фильтра.

Место установки извещателя "Фотон-2" выбирается таким образом, чтобы чувствительные зоны размещались поперек вероятного направления движения нарушителя.

Если зона обнаружения будет направлена влево или вправо от начального положения, то необходимо воспользоваться кронштейном, на котором крепится извещатель. Изменение угла поворота достигается уменьшением или увеличением угла раскрытия кронштейна.

Технические характеристики приведены в таблице 3.15.

Разметка крепления приведена на рисунке 3.3 согласно таблице 3.25.

Схема внешних соединений приведена на рисунке 3.18.

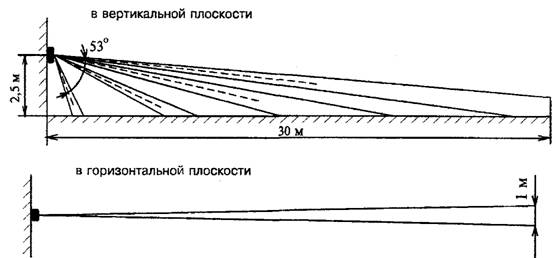

Диаграмма зоны обнаружения приведена на рисунке 3.41.

Таблица 3.15

Характеристики пассивных инфракрасных извещателей

Характеристика	Фотон-2	Фотон-4
Принцип обнаружения	инфракрасный пассивный
Тип зоны обнаружения	"занавес"	объемная
Количество элементарных чувствительных зон:	4
дальних (верхний ярус)		9
средних (средний ярус)		4
ближних (нижний ярус)		3
Дальность действия, м:
без светозащитного фильтра	30	12
со светозащитным фильтром	15	10
Диапазон обнаруживаемых скоростей, м/с	0,4-3	0,3-3
Контролируемая площадь, м²:
без светозащитного фильтра		120
со светозащитным фильтром		100
Угол обзора, градус:
в вертикальной плоскости		30
в горизонтальной плоскости		90
Высота установки, м:
на стене, в углу		1,5 - 2,5
на потолке		3,5
Минимальная площадь открытого пламени, см²	1000
Извещение "Проникновение"	размыкание контактов реле
Длительность извещения "Проникновение", с	2	2
Индикация		светодиод
Напряжение питания постоянного тока, В	12	9,5 - 17,5
Амплитуда пульсаций, мВ		20
Потребляемый ток, мА:		15
в дежурном режиме	20
в режиме "Проникновение"	25
Максимальные коммутируемые контактами реле:
ток, мА	30	30
напряжение, В	72	72
Диапазоны рабочих температур, °С	+5 - +50	-30 - +50
Относительная влажность воздуха при 35°С, %	80	80
Габариты, мм	180´120´115	110´950´100
Масса, кг:	1,3	0,35

Извещатель инфракрасный пассивный ИО 409-1 "Фотон-4" предназначен для работы в закрытых отапливаемых и неотапливаемых помещениях с температурой окружающего воздуха от минус 30 °С до +50 °С.

Рекомендуемое применение извещателя - блокировка объемов помещений, мест сосредоточения ценностей, музейных экспонатов, оргтехники, а также неотапливаемых гаражей, ангаров, складских и других помещений.

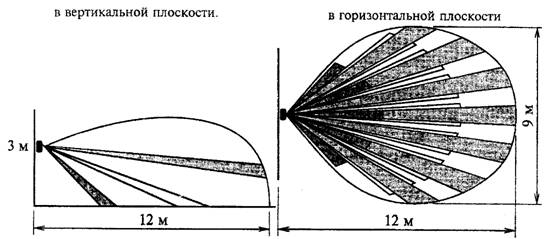

Извещатель "Фотон-4" имеет дискретную широкоугольную (90 ° в горизонтальной и 30 ° в вертикальной плоскости) объемную зону обнаружения, которая формируется с помощью двухплощадного пироприемника и многосегментного зеркала. Зона обнаружения состоит из 16-ти двойных чувствительных зон, расположенных в три яруса (9 в верхнем, 4 в среднем и 3 в нижнем), что обеспечивает высокую обнаруживающую способность извещателя.

Извещатель не является источником помех и не оказывает влияния на работу других извещателей.

Специальная схема включения чувствительных площадок пироприемника обеспечивает повышенную устойчивость извещателя к засветкам от осветительных приборов и солнца, а также к тепловым воздушным потокам, создаваемым различными источниками.

В извещателе предусмотрены два режима работы: с повышенной помехозащищенностью и с повышенной чувствительностью.

Извещатель "Фотон-4" выполнен в виде одного блока и состоит из кожуха, обрамления, основания, шасси и зеркала.

Кожух выполнен из ударопрочной пластмассы и для защиты от электромагнитных воздействий металлизирован.

Входное окно закрывается прозрачной или белой полиэтиленовой пленкой, которая закрепляется при помощи обрамления.

Место установки извещателя "Фотон-4" выбирается таким образом, чтобы чувствительные зоны пересекали вероятные направления движения нарушителя.

Извещатель монтируется при помощи кронштейна либо основания на стене или в углу с возможностью поворота корпуса на угол:

0 °, 7 °, 10 ° в вертикальной плоскости;

±15 ° в горизонтальной плоскости.

В таблице 3.16. приведена зависимость максимальной дальности обнаружения от высоты установки извещателя и угла поворота в вертикальной плоскости.

Допускается монтаж извещателя на потолке при помощи кронштейна на высоте до 3,5 м с возможностью поворота корпуса на угол 360 ° в горизонтальной плоскости и на угол 0 - 20 ° в вертикальной плоскости.

Таблица 3.16

Высота установки извещателя

Высота, м	Дальность, м при угле поворота
	0°	7°	10°
1,5	13,0	8,3	5,6
2,0		12,5	8,3
2.5			11,2

Технические характеристики приведены в таблице 3.15.

Разметка крепления приведена на рисунке 3.8.

Схема внешних соединений приведена на рисунке 3.26.

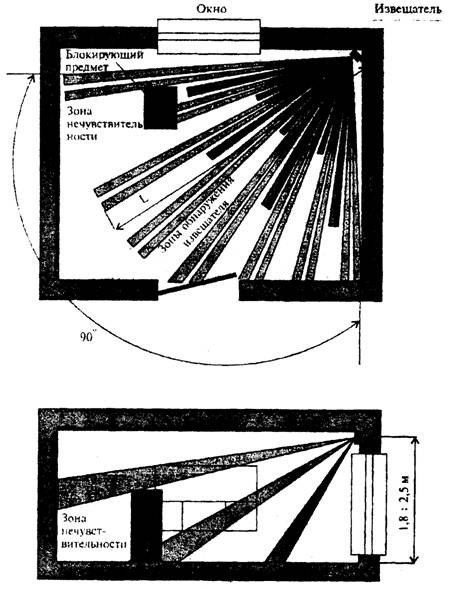

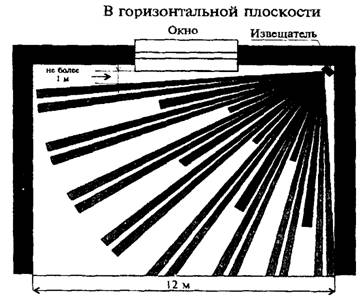

Диаграмма зоны обнаружения приведена на рисунке 3.42.

Извещатель инфракрасный пассивный ИО 309-1 "Фотон-5" предназначен для работы в закрытых отапливаемых и неотапливаемых помещениях с температурой окружающего воздуха от минус 40 °С до +50 °С.

Рекомендуемое применение извещателя - блокировка оконных и дверных проемов, полов, потолков, проходов между стеллажами, коридоров, подходов к местам сосредоточения ценностей, музейным экспонатам, оргтехнике, а также неотапливаемых гаражей, ангаров, складских и других помещений.

Извещатель "Фотон-5" имеет сплошную узконаправленную (5 ° в горизонтальной и 80 ° в вертикальной плоскостях) поверхностную зону обнаружения типа "занавес", которая формируется с помощью двухплощадного пироприемника и линзы Френеля. Такая структура зоны обеспечивает высокую обнаруживающую способность извещателя.

Извещатель не является источником помех и не оказывает влияния на работу других извещателей.

Специальная схема включения чувствительных площадок пироприемника и способ обработки сигналов обеспечивают повышенную устойчивость извещателя к засветкам от осветительных приборов и солнца, а также к тепловым воздушным потокам, создаваемым различными источниками.

Извещатель "Фотон-5" выполнен в виде одного блока. Кожух извещателя состоит из корпуса и основания. В корпусе имеются перегородки, разделяющие оптический узел и монтажный отсек. Кожух выполнен из ударопрочной пластмассы и для защиты от электромагнитных воздействий металлизирован.

Место установки извещателя "Фотон-5" выбирается таким образом, чтобы его чувствительная зона пересекала вероятное направление движения нарушителя.

Извещатель устанавливается на стене или в углу при помощи основания либо монтажного кронштейна, который дает возможность поворота корпуса на угол ±90 ° в плоскости, перпендикулярной плоскости зоны обнаружения.

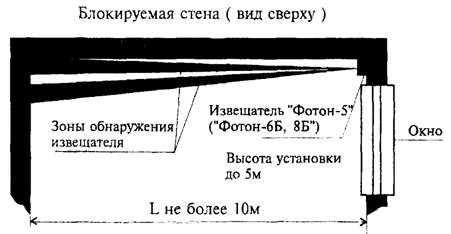

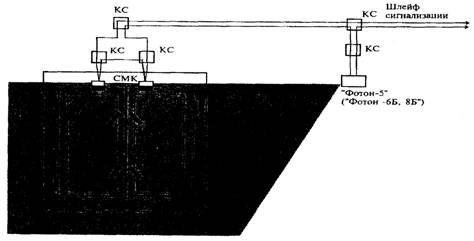

При вертикальном расположении плоскости зоны обнаружения извещатель монтируется на высоте 2,3 - 5 м, а при горизонтальном - на высоте менее 0,5 м или более 2 м. Учтите, что при горизонтальном расположении зоны обнаружения ее размеры не превышают 5´5 м.

Технические характеристики приведены в таблице 3.17.

Разметка крепления приведена на рисунке 3.3 согласно таблице 3.25.

Схема внешних соединений приведена на рисунке 3.26.

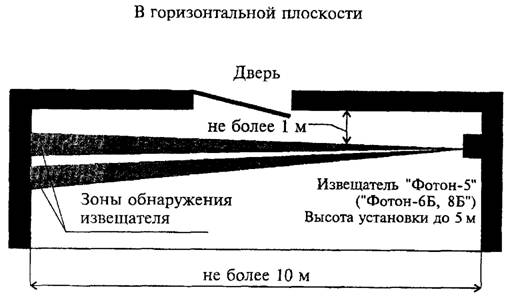

Диаграмма зоны обнаружения приведена на рисунке 3.43.

Извещатели инфракрасные пассивные ИО 409-2 "Фотон-6", ИО 209-8 "Фотон-6А", ИО 309-2 "Фотон-6Б" предназначены для работы в закрытых отапливаемых и неотапливаемых помещениях с температурой окружающего воздуха от минус 30 °С до +50 °С.

Благодаря возможности формирования зон обнаружения различной конфигурации, извещатель имеет универсальное применение и может использоваться для блокировки:

объемов помещений, мест сосредоточения ценностей, музейных экспонатов, оргтехники;

коридоров, внутренних периметров, проходов между стеллажами;

оконных и дверных проемов, полов, потолков, помещений с наличием мелких животных, подходов к стеллажам, местам сосредоточения ценностей;

неотапливаемых гаражей, ангаров, складских помещений.

Оптическая система извещателя "Фотон-6" позволяет получить зоны обнаружения трех типов:

объемную (90 ° в горизонтальной и 30 ° в вертикальной плоскостях) зону дальностью 12 м- модель "Фотон-6";

узконаправленную зону (45 ° в вертикальной и 5 ° в горизонтальной плоскостях) типа "лучевой барьер" длиной 20 м - модель "Фотон-6А". Зона имеет короткие боковые лепестки для защиты подходов к извещателю;

узконаправленную сплошную зону (90 ° в вертикальной и 5 ° в горизонтальной плоскостях) типа "занавес" длиной 10 м- модель "Фотон-6Б".

Конфигурация зоны обнаружения определяется типом применяемой линзы.

Каждая зона состоит из двух элементарных чувствительных зон и формируется с помощью двухплощадного пироприемника и соответствующей линзы Френеля, что обеспечивает высокую обнаруживающую способность извещателя.

Извещатель не является источником помех и не оказывает влияния на работу других извещателей.

Специальная схема включения чувствительных площадок пироприемника и способ обработки сигнала обеспечивают повышенную устойчивость извещателя к засветкам от осветительных приборов и солнца, а также к тепловым воздушным потокам, создаваемым различными источниками.

Извещатель "Фотон-6" выполнен в виде одного блока. Кожух извещателя состоит из корпуса и основания. От воздействия электромагнитных помех элементы схемы защищены металлическими экранами.

В конструкции предусмотрена возможность изменения положения печатной платы относительно основания, что позволяет достаточно просто изменять ориентацию зоны обнаружения в вертикальной плоскости на угол ±6 °.

Место установки извещателя "Фотон-6" выбирается таким образом, чтобы его чувствительные зоны пересекали вероятные направления движения нарушителя.

Извещатель устанавливается на стене или в углу при помощи монтажного кронштейна, который дает возможность наклона корпуса в вертикальной плоскости на угол 17 ° (модели "Фотон-6", "Фотон-6А") либо на угол 45 ° (модель "Фотон-6Б"). Для крепления извещателя к кронштейну в основании имеется отверстие под винт. Возможно крепление извещателя на стене без кронштейна. При установке извещателя непосредственно на стене в основании предусмотрено второе отверстие для крепления к строительной конструкции. Извещатели "Фотон-6", "Фотон-6А" монтируются на высоте 2,3-3 м, а модель "Фотон-6Б" - на высоте 2,3-5 м.

Извещатель выдает извещение о проникновении размыканием контактов исполнительного реле и включением индикатора на время не менее 2 с.

Технические характеристики приведены в таблице 3.17.

Разметка крепления приведена на рисунках 3.1, 3.2 согласно таблице 3.25.

Схема внешних соединений приведена на рисунке 3.26.

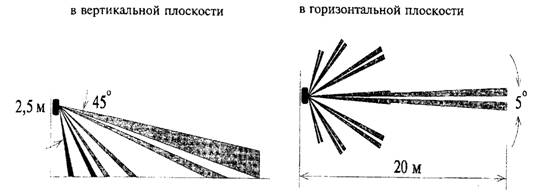

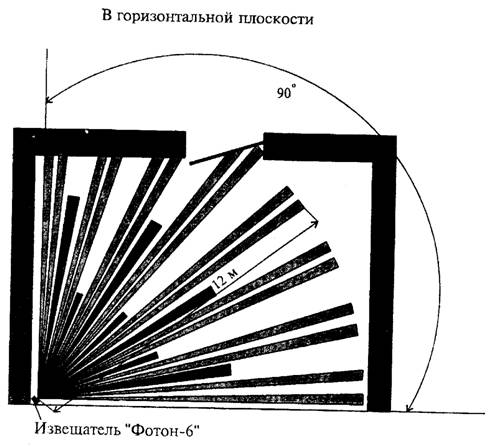

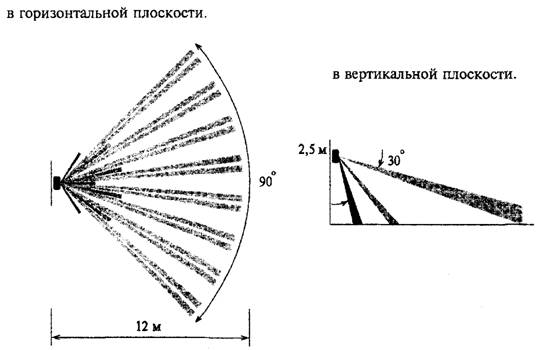

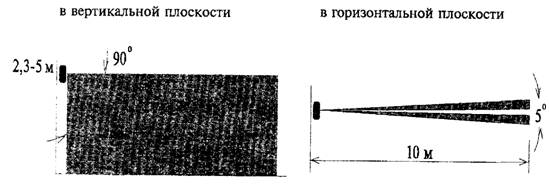

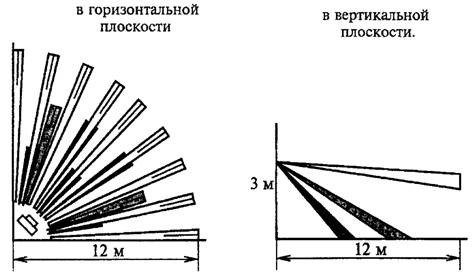

Диаграмма зоны обнаружения приведена на рисунке 3.44 - 3.46.

Извещатели инфракрасные пассивные ИО 409-5 "Фотон-8", ИО 209-13 "Фотон-8А", ИО 309-6 "Фотон-8Б" предназначены для работы в закрытых помещениях с температурой окружающего воздуха от минус 10 °С до +50 °С.

Благодаря возможности формирования зон обнаружения различной конфигурации извещатель имеет универсальное применение и может использоваться для блокировки:

объемов помещений, мест сосредоточения ценностей (музейных экспонатов, оргтехники) и подходов к ним;

коридоров, внутренних периметров, проходов между стеллажами;

оконных и дверных проемов, стен, полов и потолков.

Извещатель "Фотон-8" имеет два режима выдачи тревожного извещения:

режим короткого замыкания (КЗ) - тревожное извещение выдается путем увеличения тока потребления;

режим разрыва (РАЗР) -тревожное извещение выдается путем уменьшения тока потребления.

Режим работы задается перемычкой, расположенной на плате извещателя.

Оптическая система извещателя "Фотон-8" позволяет получать дискретные зоны обнаружения трех типов:

объемную (90 ° в горизонтальной и 30 ° в вертикальной плоскостях) зону дальностью 12 м- модель "Фотон-8";

узконаправленную зону (45 ° в вертикальной и 5 ° в горизонтальной плоскостях) типа "лучевой барьер" длиной 20 м - модель "Фотон-8А". Зона имеет короткие боковые лепестки для защиты подходов к извещателю;

узконаправленную сплошную зону (90 ° в вертикальной и 5 ° в горизонтальной плоскостях) типа "занавес" длиной 10 м - модель "Фотон-8Б".

Конфигурация зоны обнаружения определяется типом применяемой линзы. Каждая чувствительная зона состоит из двух элементарных чувствительных зон и формируется с помощью двухплощадного пироприемника и соответствующей линзы Френеля, что обеспечивает высокую обнаруживающую способность извещателя.

Место установки извещателя "Фотон-8" выбирается таким образом, чтобы его чувствительные зоны пересекали вероятные направления движения нарушителя.

Извещатель устанавливается на стене или в углу при помощи монтажного кронштейна, который обеспечивает наклон корпуса в вертикальной плоскости на угол 17 ° (модели "Фотон-8", "Фотон-8А") либо на угол 45 ° (модель "Фотон-8Б"). Для крепления извещателя к кронштейну в основании имеется отверстие под винт М3. Возможно крепление извещателя на стене без кронштейна. При установке извещателя непосредственно на стене в основании предусмотрено второе отверстие для крепления к строительной конструкции.

Извещатель монтируется на высоте 2,3 - 3 м для моделей Фотон-8", "Фотон-8А" и на высоте 2,3 - 5 м для модели "Фотон-8Б".

При размещении извещателя на объекте соблюдайте следующие правила:

- устанавливайте извещатель на монтажном кронштейне только на капитальных или несущих конструкциях;

- не устанавливайте извещатель над отопительными устройствами, вблизи вентиляционных отверстий, а также в местах, где он может подвергаться воздействию прямого солнечного света либо прямым засветкам автомобильных фар;

- в зоне обнаружения извещателя не должно быть препятствий (крупногабаритных предметов, перегородок), которые могут создавать "мертвые" зоны, колеблющихся предметов (растений, штор), а также включенных ламп накаливания.

Извещатель выдает извещение о проникновении увеличением или уменьшением тока потребления в цепи шлейфа и изменением состояния индикатора на время не менее 750 мс.

Технические характеристики приведены в таблице 3.17.

Разметка крепления приведена на рисунках 3.1, 3.2 согласно таблице 3.25.

Схема внешних соединений приведена на рисунке 3.27.

Диаграмма зоны обнаружения приведена на рисунке 3.44 - 3.46.

Извещатель объемный инфракрасный пассивный ИО 409-6 " Фотон-СК"

предназначен для охраны закрытых помещений с температурой окружающего воздуха от нуля до +50 °С. Благодаря возможности замены линзы извещатель может быть использован для защиты объемов помещений даже при наличии в них домашних животных.

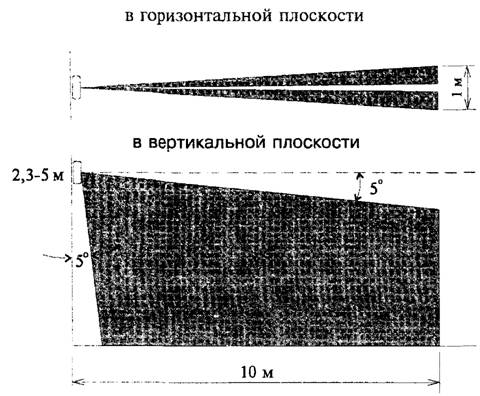

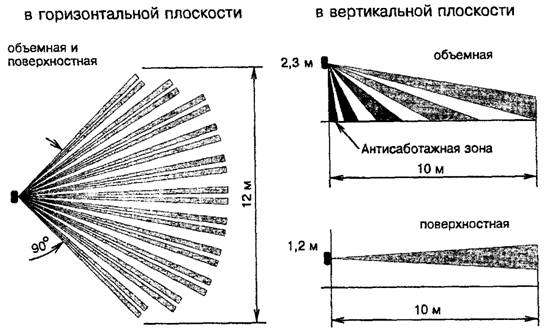

Оптическая система извещателя "Фотон-СК" позволяет получить зоны обнаружения двух типов:

- объемную (90 ° в горизонтальной плоскости) зону дальностью 10 м. Зона имеет две антисаботажные зоны для защиты подходов к извещателю;

- поверхностную (90 ° в горизонтальной плоскости) зону дальностью 10 м.

Конфигурация зоны обнаружения определяется типом применяемой линзы.

Пассивный инфракрасный извещатель не является источником помех и не оказывает влияния на работу других извещателей.

Извещатель устойчив к импульсным помехам по цепям питания, электромагнитному излучению УКВ-диапазона, перемещениям мелких животных. Специальная схема включения чувствительных площадок пироприемника и способ обработки сигнала обеспечивают повышенную устойчивость извещателя к перепадам фоновой освещенности, а также к тепловым воздушным потокам, создаваемым различными источниками.

Извещатель "Фотон-СК" выполнен в виде одного блока. Кожух извещателя состоит из корпуса и основания. От воздействия электромагнитных помех элементы схемы защищены металлическим экраном.

В извещателе предусмотрена возможность изменения положения печатной платы относительно основания, что позволяет изменять ориентацию зоны обнаружения в вертикальной плоскости на угол ±3°.

Для визуального контроля наличия извещения о проникновении на плате размещен световой индикатор. Удаление перемычки LED ENABLE позволяет отключить световой индикатор.

Место установки извещателя "Фотон-СК" выбирается таким образом, чтобы его чувствительные зоны пересекали вероятные направления движения нарушителя.

Извещатель устанавливается на стене или в углу при помощи основания. Для крепления извещателя в основании предусмотрены места для сверления отверстий.

Стандартная высота установки извещателя "Фотон-СК" с объемной зоной обнаружения 2,3 м. Если высота установки извещателя больше 2,3 м, то необходимо сдвинуть плату в положение "-1". При установке линзы, обеспечивающей защиту от домашних животных, высота установки 1,2 м, указатель положения платы - в положении "+1".

При размещении извещателя на объекте необходимо соблюдать следующие правила:

- устанавливать извещатель только на капитальных или несущих конструкциях;

- не устанавливать извещатель над отопительными устройствами, вблизи вентиляционных отверстий, а также в местах, где он может подвергаться воздействию прямого солнечного света либо прямым засветкам автомобильных фар;

- в зоне обнаружения извещателя не должно быть препятствий (крупногабаритных предметов, перегородок), которые могут создавать "мертвые зоны", колеблющихся предметов (растений, штор), а также включенных ламп накаливания;

- не производите разводку проводов питания и шлейфа сигнализации вблизи силовых электрических проводов и кабелей (в том числе линий подключения оповещателей к приемно-контрольному прибору).

При прокладке линий питания извещателя и шлейфа сигнализации параллельно силовым линиям расстояние между ними должно быть не менее 50 см, а их пересечение должно производиться под прямым углом.

Технические характеристики приведены в таблице 3.17.

Разметка крепления приведена на рисунке 3.11.

Схема внешних соединений приведена на рисунке 3.28.

Диаграмма зоны обнаружения приведена на рисунке 3.48.

Таблица 3.17

Характеристики пассивных инфракрасных извещателей

Характеристика	Фотон-5	Фотон-6	Фотон-6А	Фотон-6Б	Фотон-СК	Фотон-8	Фотон-8А	Фотон-8 Б
Принцип обнаружения	инфракрасный пассивный
Тип зоны обнаружения	занавес	объемная	линейная	поверхн.	объем	объемная	линейная	поверхн.
Количество элементарных чувствительных зон	12	15	10	1	33	15	10	1
Максимальная дальность действия (м) при:		12	20	10	10	12	20	10
вертикальной установке	10
горизонтальной установке	5
Угол обзора, градус,
в вертикальной плоскости	80	30	45	90	90	30	45	90
в горизонталь-ной плоскости	5	90	5	5	90	90	5	5
Контролируемая площадь, м²	40	120		50	120	120		50
Высота установки, м	2,3 - 5	2,3 - 3	2,3 - 3	2,3 - 5	2,3 - 1,2	2,3 - 3	2,3 - 3	2,3 - 5
Диапазон обна-руживаемых скоростей, м/с	0,3 - 3	0,3 - 3	0,3 - 3	0,3 - 3	0,3 - 3	0,3 - 3	0,3 - 3	0,3 - 3
Извещение "Проникнове-ние"	размыкание контактов реле					изменение тока в ШС
Минимальная длительность извещения "Тревога", с	2	2	2	2	2	750	750	750
Индикация	светодиод
Напряжение питания постоянного тока, В	9 - 18	10,2 - 15	10,2 - 15	10,2 - 15	10 - 14	10 - 72	10 - 72	10 - 72
Потребляемый ток (при напряжении питания 12 В), мА	15	15	15	20	20	2 - 15	2 - 15	2 - 15
Максимальные коммутируемые контактами реле:
ток, мА	30	30	30	30
напряжение, В	72	72	72	72
Диапазон рабочих температур, °С	-40-+50	-30-+50	-30-+50	-30-+50	0-+50	-10-+50	-10-+50	-10-+50
Относительная влажность воздуха при 35 °С %	80	90	90	90	95	90	90	90
Габаритные размеры, мм	120´80´65	106´106´63	106´106´63	107´107´63	68´127´48	107´107´64	107´107´64	107´107´ 64
Масса, кг	0,25	0,35	0,35	0,25	0,09	0,25	0,25	0,25

Извещатель инфракрасный пассивный "9981" предназначен для работы в закрытых отапливаемых помещениях с температурой окружающего воздуха от минус 10 °С до +50 °С.

Рекомендуемое применение извещателя - блокировка объемов помещений, мест сосредоточения ценностей, музейных экспонатов оргтехники, офисов, выставочных залов, коттеджей, квартир.

Благодаря наличию масочных полосок конфигурация зоны обнаружения может быть легко изменена применительно к характеристикам конкретного помещения.

Зона обнаружения состоит из двойных элементарных чувствительных зон и формируется с помощью двухплощадного пироприемника и линзы Френеля, что обеспечивает высокую обнаруживающую способность извещателя.

Наличие антисаботажной зоны непосредственно под извещателем исключает несанкционированный подход к нему. Кроме этого, в извещателе предусмотрена блокировка от вскрытия.

Извещатель не является источником помех и не оказывает влияния на работу других извещателей.

Специальная схема включения чувствительных площадок пироприемника и двухканальная обработка сигналов обеспечивают повышенную устойчивость извещателя к засветкам от осветительных приборов и солнца, а также к тепловым воздушным потокам, создаваемым различными источниками.

Извещатель "9981" выполнен в виде одного блока. Кожух извещателя состоит из корпуса и основания. В конструкции предусмотрена возможность изменения положения печатной платы относительно основания, что позволяет достаточно просто изменять ориентацию зоны обнаружения в вертикальной плоскости на угол +5 ° - -20 °

В извещателе предусмотрена возможность отключения индикатора при помощи перемычки.

Место установки извещателя "9981" выбирается таким образом, чтобы его чувствительные зоны располагались поперек вероятных направлений движения нарушителя.

Извещатель монтируется на стене или в углу при помощи основания, монтажного либо поворотного кронштейнов. Для крепления извещателя непосредственно на стене в основании имеются заглушенные отверстия.

Рекомендуемая высота установки извещателя - 1,8 - 2,6 м. Для стандартной линзы, по выбранной высоте крепления и дальности действия извещателя производиться установка регулировочной стрелки напротив соответствующего лимба согласно таблице 3.18.

Технические характеристики приведены в таблице 3.19.

Разметка крепления приведена на рисунке 3.9.

Схема внешних соединений приведена на рисунке 3.23.

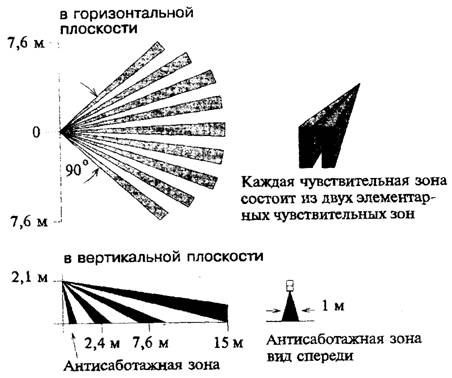

Диаграмма зоны обнаружения приведена на рисунке 3.47.

Таблица 3.18

Регулировка извещателя (линза 998)

Высота, м	Дальность действия, м
	4,6	6	9	12	15
	Положение метки
2,6	-20°	-16°	-11 °	-8°	-7°
2,4	-20°	-15°	-10°	-8°	-6°
2,1	-16°	-12°	-8°	-6°	-5°
1,8	-13°	-10°	-6°	-5°	-4°

Таблица 3.19

Характеристики извещателей фирмы Ademco

Характеристика	Ademco 9981	Ademco 42751*	Ademco 58901*
Принцип обнаружения	инфракрасный пассивный
Тип зоны обнаружения	объемн.	поверхн.	поверхн.
Максимальная дальность действия, м	15	10	12
Угол обзора в горизонтальной плоскости, градус	90	84	90
Диапазон обнаруживаемых скоростей, м/с	0,15 - 3		0,15 - 1,5
Извещение "Проникновение"	размык. контактов реле	кодированный сигнал
Длительность извещения "Тревога", с	2
Индикация	светодиод
Напряжение питания постоянного тока, В	12 ± 0,6		6
Потребляемый ток (при напряжении питания 12 В), мА	18
Максимальные коммутируемые контактами реле:
ток, мА	30
напряжение, В	72
Диапазон рабочих температур, °С	-10 - +50		0 - +50
Относительная влажность воздуха при 35°С %	95		95
Габаритные размеры, мм	67´111´51		68´127´48

* - извещатель входит в комплект поставки изделий типа "Vista".

3.2.10 Извещатели радиоволновые

Радиоволновые извещатели могут применяться для охраны объемов закрытых помещений, внутренних и внешних периметров, отдельных предметов и строительных конструкций, открытых площадок и формируют извещение о проникновении при возмущении поля электромагнитных волн СВЧ-диапазона, вызываемом движением нарушителя в зоне обнаружения.

Зона обнаружения извещателя (как и у ультразвуковых извещателей) имеет форму эллипсоида вращения или "каплевидную" форму и отличается от извещателя к извещателю, как правило, только размерами.

Для обеспечения устойчивой работы радиоволновых извещателей рекомендуется придерживаться следующих правил:

не устанавливать извещатели на токопроводящие конструкции (металлические балки, сырую кирпичную кладку и т. п.), так как между извещателем и источником питания возникает двойной контур заземления, что может стать причиной ложного срабатывания извещателя;

вынести за пределы зоны обнаружения колеблющиеся или движущиеся предметы, имеющие значительную отражающую поверхность, а также крупногабаритные предметы, способные создавать "мёртвые" зоны или сформировать зону обнаружения таким образом, чтобы эти предметы в неё не попадали.

При наличии "мёртвых" зон необходимо следить за тем, чтобы они не образовали нарушителю непрерывный путь к материальным ценностям; на период охраны закрывать на запоры двери, окна, форточки, фрамуги, люки, а также выключать вентиляционные и силовые установки; не допускать попадания в зону обнаружения пластмассовых труб и оконных стёкол, по которым возможно движение воды.

Эффективными методами уменьшения влияния указанных факторов являются: закрепление предметов, которые могут двигаться; выбор соответствующего направления излучения извещателя, а также применение радио-непроницаемых экранов, например, в виде металлических сеток перед предметами, вибрации или движение которых невозможно устранить; устранить возможность срабатывания извещателя при появлении в зоне обнаружения мелких животных и насекомых путём выбора высоты подвеса извещателя и ориентации направления его излучения параллельно полу; выбором соответствующей задержки времени срабатывания извещателя и обработкой места установки извещателя специальными химическими средствами; на период охраны выключать источники люминесцентного освещения.

Если это невозможно, необходимо следить за тем, чтобы не было вибраций арматуры светильников, мигания или других переходных процессов в самих лампах, которые обычно возникают перед выходом лампы из строя; не ориентировать извещатель на оконные проёмы, тонкие стены и перегородки, за которыми в период охраны возможно движение крупногабаритных предметов; не применять извещатели на объектах, вблизи которых расположены мощные радиопередающие средства.

Извещатели радиоволновые ИО 407-5/2 "АРГУС-2", "АРГУС-2М", "АРГУС-3" предназначены для работы в закрытых отапливаемых помещениях с температурой окружающего воздуха от минус 30 °С до +50 °С (у извещателя "Аргус-3" нижняя граница температуры минус 10 °С).

Рекомендуемое использование извещателя - блокировка объемов помещений, мест сосредоточения ценностей, музейных экспонатов, оргтехники.

Извещатели имеют сплошные объемные зоны обнаружения двух типов:

с максимальной площадью 90 м² и контролируемым объемом 200 м³ при дальности 12 - 16 м - модель "Аргус-2". Максимальная рабочая дальность действия извещателя с помощью регулировки может быть уменьшена до 2-4 м;

с максимальной площадью 25 м² и контролируемым объемом 40 м³ при дальности 6 - 8 м - модель "Аргус-2М" и "АРГУС-3". Максимальная рабочая дальность действия извещателя с помощью регулировки может быть уменьшена до 1 - 3 м.

Извещатель допускает маскировку материалами, пропускающими радиоволны (ткани, древесные плиты). Извещатель выгодно отличается возможностью использования его в охране помещений с принудительной либо естественной вентиляцией - складов, ангаров.

Извещатели "АРГУС-2" и "АРГУС-2М" устанавливаются на стене при помощи монтажного кронштейна, который дает возможность изменения положения корпуса в горизонтальной плоскости на угол 90°. Для получения горизонтально ориентированной зоны обнаружения кронштейн крепится к опоре через верхнюю пару отверстий, а для получения наклона зоны обнаружения на угол 15 ° в вертикальной плоскости - через нижнюю пару.

Конструкция извещателя "АРГУС-3" обеспечивает плавное изменение положения корпуса на угол 60° в горизонтальной и в вертикальной плоскостях.

Извещатель монтируется на высоте 2 +0,5 м только на жестких исключающих вибрацию конструкциях - капитальных стенах, колоннах. Расстояние до работающих газоразрядных ламп должно быть не менее 8 м.

Технические характеристики приведены в таблице 3.20.

Разметки крепления приведены на рисунках 3.1, 3.2, 3.4 согласно таблице 3.25.

Схема внешних соединений приведена на рисунках 3.24, 3.26.

Диаграммы зон обнаружения приведены на рисунках 3.49, 3.50.

Таблица 3.20

Характеристики радиоволновых извещателей

Характеристика	Apгyc-2	Аргус-3	Тюльпан-3	Волна-5	Радий-1	Радий-2	Фон-1M	Шторм-2
Принцип обнаружения	радиоволновой
Тип зоны обнаружения	объемная сплошная				объемный барьер		объемная
Контролируемая площадь, м², не менее	90	25	90	90			300	400
Максимальная	от2-4до	от2-3	от-1,5-3,5	от 2-5
дальность действия, м	12-16	до 6-7,5	до 15-17	до 12-5	20-200	20-200		50
Ширина зоны обнаружения, м	6-8	3-4		6	1,2-6	1,5-5		10
Высота зоны обнаружения, м				8	1,5-2,5	1,5-3
Контролируемый объем, м³	200	40	250
Длина "мертвой зоны" вблизи передатчика/ приемника, м					5	2,5
Угол поворота блока передатчика/приемника, градус:
в горизонтальной плоскости					±30
в вертикальной плоскости					+10
Высота установки, м	2-2,5	2-2,5	2-2,5	2-2,5			0,2-5
Диапазон обнаруживаемых скоростей перемещения, м/с	0,3-3	0,3-3	0,3-3	0,3-3	0,1-10	0,3-10		0,2-5
Извещение "Проникновение"	размыкание контактов реле			Изм. тока в ШС	размыкание контактов реле
Минимальная длительность извещения "Проникновение", с	2	2	2	2	5	3	2	2
Индикация	светодиод
Питание передатчика (от сети перемен. тока):
напряжение, В					187-242	187-242
потребляемая мощность (с учетом приемника), ВА					28	25
Резервное питание передатчика (от источника постоянного тока):
напряжение, В					18-27
потребляемый ток (с учетом приемника), А					0,5
Питание приемника (от отдельного источника постоянного тока):
напряжение, В					18-36
потребляемая мощность, Вт					3,5
Напряжение питания постоянного тока, В	10,2-15	10,2-15	10,2-24			11,5-30	21-27	21-27
Потребляемый ток (при напряжение питания 12B), мА	16	30	70
Максимальные коммутируемые контактами реле:
ток. мА	30	30	30		30	30
напряжение, В	72	72	72		65	65
Напряжение постоян-ного тока в ШС, В
(перемычка отсутствует)				18-72
(перемычка установлена)				12-27
Потребляемый ток в дежурном режиме (при напряжении 72 В), мА				1,5
Потребляемый ток (при напряжении 24 B), A					0,08
Диапазон напряжения питания сети переменного тока, В							187-242	187-242
Мощность потребления от сети переменного тока, ВА							30	50
Диапазон рабочих температур, °С	-30-+50	-10-+50	-30-+50	-30-+50	-40-+50	-40-+50	-45-+50	-45-+50
Относительная влажность воздуха при 25°С, %	98	98	98	98	100	95
Габаритные размеры, мм	100´90´65	90´75´40	95´75´70	100´90´65	570´380´185		310´350´160	300´350´125
блока передатчика (приемника)						270´ 220´50
блока питания						270´ 220´ 150
механизма юстировки							160´120´130	140´60´115
Масса, кг	0,25	0,1	0,25	0,2			15	16
передатчика					6,2	1,1
приемника					5,8	1,2
механизма юстировки					2,5
блока питания						4,0

Извещатель радиоволновый ИО 307-2 "Волна-5" предназначен для работы в закрытых помещениях с температурой окружающего воздуха от минус 30 °С до +50 °С.

Рекомендуемое использование извещателя - охрана объемов помещений, мест сосредоточения ценностей, музейных экспонатов, оргтехники, а возможность работы при пониженных температурах - использовать извещатель для охраны неотапливаемых гаражей, ангаров, складских и других помещений.

Электропитание извещатель "Волна-5" получает по ШС - это позволяет работать с ППК типа "УОТС1-1, "Сигнал-ВК", "Квинта", "Аккорд", "Адрес" и системами передачи извещений (СПИ) "Фобос", "Нева-10", "Нева-10М".

Возможность регулировки дальности действия позволяет использовать извещатель для охраны помещений различных размеров как больших (площадью до 90 м²), так и небольших помещений различного назначения.

Извещатель допускает маскировку материалами, пропускающими радиоволны (ткани, древесные плиты).

Извещатель устойчив к перемещению предметов в зоне на расстояние не более 0,2 м. Извещатель выгодно отличает возможность использования в охране помещений с принудительной или естественной вентиляцией - складов, ангаров.

Конструкция извещателя обеспечивает изменение положения корпуса на угол 15 ° в вертикальной плоскости и на угол ±50 ° в горизонтальной плоскости. Место установки извещателя "Волна-5" выбирается таким образом, чтобы его зона обнаружения перекрывала вероятные направления движения нарушителя.

Извещатель устанавливается на стене при помощи монтажного кронштейна, который дает возможность изменения положения корпуса в горизонтальной плоскости на угол 90°.

Для получения горизонтально ориентированной зоны обнаружения кронштейн крепится к опоре через верхнюю пару отверстий, а для получения наклона зоны обнаружения с наклоном 15° в вертикальной плоскости - через нижнюю пару.

Извещатель монтируется на высоте 2 +0,5 м только на жестких, исключающих вибрацию, конструкциях - капитальных стенах, колоннах.

При размещении извещателя на объекте соблюдайте следующие правила:

не направлять извещатель прямо на окна, стеклянные двери, тонкие перегородки, за которыми возможно движение людей или механизмов. Дальность действия извещателя устанавливайте с помощью регулятора "Д" в соответствии с размерами охраняемой зоны (дальность действия уменьшается при вращении оси регулятора "Д" против часовой стрелки);

закрыть на период охраны все двери, окна, фрамуги, форточки во избежание их колебаний от сквозняков или других воздействий;

вблизи извещателя не должно быть крупных металлических поверхностей и конструкций, так как в этом случае возможно переотражение СВЧ-энергии и непредсказуемое искажение зоны обнаружения.

Состояние индикатора определяется выбранным режимом выдачи извещения о проникновении. Если это "обрыв", то в дежурном режиме извещателя индикатор должен быть включен, а в режиме "Проникновение" - выключен. Если это "короткое замыкание", то в дежурном режиме извещателя индикатор должен быть выключен, а в тревожном режиме "Проникновение" - включен.

Извещатель формирует тревожное извещение изменением тока в ШС (имитация КЗ/обрыв при помощи электронного ключа).

Технические характеристики приведены в таблице 3.20.

Разметка крепления приведена на рисунке 3.1 согласно таблице 3.25.

Схема внешних соединений приведена на рисунке 3.29.

Диаграмма зоны обнаружения приведена на рисунке 3.51.

Извещатель радиоволновый ИО 407-11 "Тюльпан-3" предназначен для работы в закрытых отапливаемых и неотапливаемых помещениях с температурой окружающего воздуха от минус 30 °С до +50 °С.

Рекомендуемое использование извещателя - блокировка объемов помещений, мест сосредоточения ценностей, музейных экспонатов, оргтехники, а возможность работы при пониженных температурах - использовать извещатель для охраны неотапливаемых гаражей, ангаров, складских и других помещений.

Извещатель "Тюльпан-3" имеет сплошную объемную зону обнаружения с максимальной контролируемой площадью 90 м² и контролируемым объемом 250 м³ при дальности действия 15-17 м. Рабочая дальность действия извещателя с помощью регулировки может быть уменьшена до 1,5 - 3,5 м.

Извещатель допускает маскировку материалами пропускающими радиоволны (ткани, древесные плиты, пластик).

Извещатель можно использовать в охране помещений с принудительной либо естественной вентиляцией - складов, ангаров.

Извещатель "Тюльпан-3" имеет одноблочную конструкцию и состоит из пластмассового корпуса, устанавливаемого на кронштейне.

Кронштейн имеет съемную планку, под которой расположены клеммы подсоединения проводов питания и шлейфа сигнализации.

Конструкция кронштейна обеспечивает плавное изменение положения корпуса извещателя на угол 45 ° в горизонтальной и вертикальной плоскостях. Для фиксации необходимого угла поворота корпуса извещателя используйте два винта металлической скобы.

Для визуального контроля на торцевой поверхности корпуса извещателя расположены зеленый и красный светодиоды, индицирующие режимы "Норма", "Помеха", "Тревога".

Место установки извещателя "Тюльпан-3" выбирается таким образом, чтобы его зона обнаружения перекрывала вероятные направления движения нарушителя.

Извещатель монтируется на высоте (2 +0,5) м только на жестких, исключающих вибрацию конструкциях: капитальных стенах, колоннах.

Доступ к клеммам подсоединения внешних цепей открывается после снятия крепежной планки кронштейна.

Доступ к регулятору дальности открывается после снятия верхней крышки корпуса извещателя.

Извещатель выдает извещение о проникновении размыканием контактов исполнительного реле и включением красного светового индикатора на время более 2 с.

Технические характеристики приведены в таблице 3.20.

Разметка крепления приведена на рисунке 3.1 согласно таблице 3.25.

Схема внешних соединений приведена на рисунке 3.30.

Диаграмма зоны обнаружения приведена на рисунке 3.52.

Извещатель радиоволновый ИО 407-12 "Радий-1" предназначен для обнаружения проникновения на территорию объекта и может эксплуатироваться при температуре окружающего воздуха от минус 40 °С до +50 °С.

Рекомендуемое использование извещателя - блокировка внешних периметров зданий и территорий баз, складов, садовых и гаражных кооперативов.

Возможность регулировки чувствительности позволяет обнаруживать движение человека через зону в полный рост или пригнувшись.

Наличие трех частот модуляции передатчика обеспечивает отсутствие взаимного влияния рядом установленных комплектов извещателя.

В извещателе предусмотрены автоматический контроль за напряжением резервного источника питания, вскрытием и выходом из строя функциональных блоков.

Извещатель устойчив к импульсным помехам по цепям питания, электромагнитному излучению УКВ-диапазона, электростатическим разрядам, перемещениям в зоне обнаружения птиц и мелких животных, а также к воздействию осадков в виде дождя интенсивностью до 5 мм/мин , снега, солнечной тепловой радиации, ветра со скоростью не более 30 м/с

Извещатель "Радий-1" состоит из двух блоков передатчика и приемника, выполненных конструктивно одинаково. Механизм юстировки обеспечивает поворот блоков в вертикальной и горизонтальной плоскостях соответственно на угол ±10 ° и ±30 °, а также крепление блоков, как на вертикальной стене, так и на столбах диаметром 60 - 120 мм.

Извещатель может размещаться вдоль забора или над ним, либо вдоль здания на большой высоте.

При установке извещателя следует учитывать наличие "мертвых" зон протяженностью от 25м (при минимальной дальности) до 5 м (при максимальной дальности) от точек установки приемника и передатчика.

При размещении извещателя вдоль забора должна быть выделена зона отчуждения, в которой не должно быть построек, кустарника, деревьев, травы, неровностей почвы высотой выше 0,1 м. Ширина зоны отчуждения зависит от длины блокируемого участка.

Размещение извещателя над забором производится, если ограждение имеет высоту не менее 2 м.

При размещении извещателя вдоль здания на большой высоте, необходимо обеспечить отсутствие выступающих водосточных труб и стока воды с крыши здания в зоне обнаружения.

Соединительные провода прокладываются в трубах или металлорукавах в зависимости от конкретных условий на охраняемом объекте и типов используемых проводов.

Извещатель выдает извещение о проникновении размыканием либо замыканием контактов исполнительного реле на время 5 с.

Технические характеристики приведены в таблице 3 20.

Разметка крепления приведена на рисунке 3.5 согласно таблице 3.25.

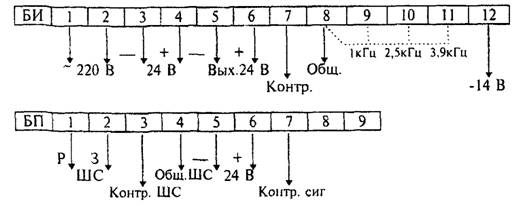

Схема внешних соединений приведена на рисунке 3.31.

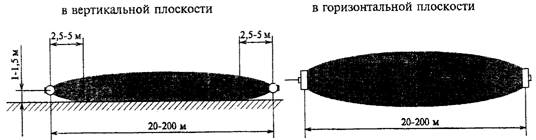

Диаграмма зоны обнаружения приведена на рисунке 3.53.

Извещатели радиоволновые ИО 207-4 "Радий-2", ИО 207-4/1 "Радий-2/1", ИО 207/2 "Радий-2/2" предназначены для обнаружения проникновения на территорию объекта и могут эксплуатироваться при температуре окружающего воздуха от минус 40 °С до +50 °С.

Рекомендуемое использование извещателей - блокировка внешних периметров зданий и территорий баз, складов, садовых и гаражных кооперативов имеющих сплошные ограждения из деревянных, бетонных или кирпичных конструкций.

Извещатели серии "Радий-2" создают с помощью разнесенных приемника и передатчика зону обнаружения длиной 10 - 200 м, шириной 1,5 - 5 м.

Наличие раздельной регулировки чувствительности для ближних и среднего участков зоны обнаружения позволяет обнаруживать движение человека через зону в полный рост или пригнувшись.

Извещатели устойчивы к саботажу, а возможность адаптации к изменениям условий окружающей среды делают их нечувствительными к импульсным помехам нелинейным искажениям и провалам напряжения сети переменного тока, электромагнитному излучению УКВ-диапазона, электростатическим разрядам перемещениям в зоне обнаружения птиц и мелких животных, а также к воздействию осадков в виде дождя и снега, солнечной тепловой радиации, ветровых нагрузок.

В извещателях предусмотрен дистанционный контроль работоспособности.

Извещатели "Радий-2" состоят из блоков передатчика и приемника. Конструкция блоков унифицирована. Габаритные размеры блоков зависят от модификации.

На основании закреплен кронштейн, позволяющий устанавливать блоки на опорах цилиндрической формы диаметром 100 - 200 мм и производить юстировку извещателей на объекте.

Ось излучения направлена под углом 3 - 5° к оси симметрии блоков.

Блоки извещателей "Радий-2" устанавливаются на опорах с помощью кронштейнов, входящих в комплект поставки, и ориентируются друг на друга по оси симметрии. В районах с высотой снежного покрова до 1 м, высота опоры должна быть не менее 1,5 м, а в малоснежных районах - не менее 1 м.

Места установки извещателей "Радий-2" выбираются таким образом, чтобы их зоны обнаружения полностью перекрывали участки периметра, через которые возможно проникновение нарушителя. При установке извещателей следует учитывать наличие "мертвых" зон протяженностью 1,5 - 5 м (при максимальной дальности) от точек размещения приемников и передатчиков.

Высота неровностей почвы в зоне обнаружения извещателей не должна превышать ±30 см, а минимальное расстояние от оси установки блоков до посторонних предметов, кустов, ветвей деревьев и т. п. определяется из таблицы 3.21.

Таблица 3.21

Правила установки извещателя

Длина блокируемого участка, м, не более	Расстояние от оси установки блоков до посторонних предметов, м, не менее
30	0,75
75	1,5
200	2,5

При установке извещателя на уровне 0,85 м высота травяного покрова в зоне обнаружения извещателей не должна превышать 30 см, а высота снежного покрова должна быть не более 50 см.

На одной опоре допускается установка блоков передатчиков или приемников смежных участков, коробки распределительной и блока питания.

При работе с извещателем необходимо заземлять все измерительные приборы.

Извещатель выдает извещение о проникновении размыканием контактов исполнительного реле на время 3 с.

Технические характеристики приведены в таблице 3.20.

Схема внешних соединений приведена на рисунке 3.33.

Диаграмма зоны обнаружения приведена на рисунке 3.54.

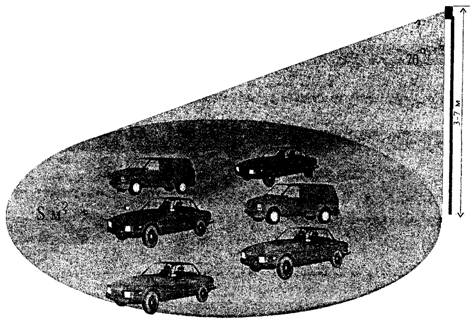

Извещатель радиоволновый ИО 407-4 "Шторм-2" предназначен для обнаружения проникновения на территорию объекта и может эксплуатироваться при температуре окружающего воздуха от минус 45 °С до +50 °С.

Рекомендуемое использование извещателя - блокировка автостоянок, гаражей, складских помещений из легких металлоконструкций, подходов к объектам, охраняемым извещателями других типов.

В извещателе предусмотрена возможность разделения извещений "Проникновение" и "Неисправность" путем размыкания или замыкания контактов исполнительного реле.

В извещателе имеется отдельное реле контроля работоспособности и индикация наличия помех.

Благодаря наличию ступенчатой регулировки чувствительности и дальности действия, извещатель может применяться для охраны как больших (объемом до 4000 м³) так и небольших помещений. Извещатель обеспечивает подавление чувствительности за пределами зоны обнаружения.

Извещатель "Шторм-2" устанавливается на стене или столбе с помощью кронштейна, входящего в комплект поставки.

Ось излучения, совпадающая с осью симметрии корпуса, направляется на середину контролируемой зоны.

При выборе места установки следует учитывать возможность появления "теней" и искажении зоны обнаружения за счет переотражения от металлических поверхностей. Зона обнаружения должна быть минимально необходимой для конкретного охраняемого объекта. Требуемые размеры зоны обнаружения устанавливаются переключателями ДАЛЬНОСТЬ и ручкой ЧУВСТВИТЕЛЬНОСТЬ.

Технические характеристики приведены в таблице 3.20.

Схема внешних соединений приведена на рисунке 3.32.

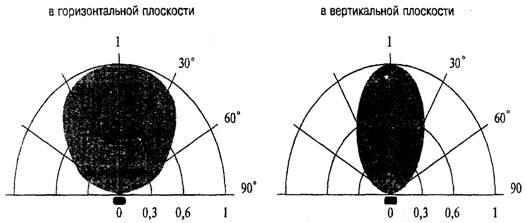

Диаграмма зоны обнаружения приведена на рисунке 3.55.

Извещатель радиоволновый ИО 407-4 "ФОН-1М" предназначен для обнаружения проникновения на территорию объекта и может эксплуатироваться при температуре окружающего воздуха от минус 45 °С до +50 °С.

Рекомендуемое использование извещателя - блокировка автостоянок, гаражей, подходов к объектам, охраняемым другими типами извещателей, складов из легких металлоконструкций и неотапливаемых помещений объемом до 1000м³.

Раздельная выдача извещений "Проникновение" и "Неисправность" путем размыкания или замыкания (по выбору) контактов исполнительных реле.

Извещатель "Фон-1М" устанавливается на стене или столбе с помощью кронштейна, входящего в комплект поставки.

Ось излучения, совпадающая с осью симметрии корпуса, направляется на середину требуемой зоны обнаружения.

При выборе места установки следует учитывать возможность появления "теней" и искажения зоны обнаружения за счет переотражения от металлических поверхностей. Зона обнаружения должна быть минимально необходимой для конкретного охраняемого объекта. Требуемые размеры зоны обнаружения устанавливаются переключателями ДАЛЬНОСТЬ и ручкой ЧУВСТВИТЕЛЬНОСТЬ.

Технические характеристики приведены в таблице 3.20.

Схема внешних соединений приведена на рисунке 3.34.

Диаграмма зоны обнаружения приведена на рисунке 3.56.

3.2.11 Извещатели комбинированные

Комбинированные извещатели - это извещатели, принцип действия которых представляет собой сочетание двух (реже - трех) принципов обнаружения. Наиболее широкое распространение получили комбинации инфракрасного пассивного и радиоволнового, инфракрасного пассивного и ультразвукового принципов обнаружения.

Зона обнаружения извещателя является совокупностью зон обнаружения входящих в него модулей. Ее структура и вид полностью определяются характеристиками оптической системы инфракрасного пассивного модуля, а размеры - характеристиками обоих модулей.

Извещатели обладают очень высокой помехоустойчивостью и используются для охраны объектов со сложной помеховой обстановкой, где применение извещателей других категорий невозможно или неэффективно.

Извещатель комбинированный ИО 40709-1 "Сокол-1" предназначен для работы в закрытых отапливаемых и неотапливаемых помещениях с температурой окружающего воздуха от минус 10 °С до +50 °С.

Рекомендуемое применение извещателя: блокировка объемов помещений, мест сосредоточения музейных экспонатов, оргтехники.

Извещатель "Сокол-1" совмещает два канала обнаружения: инфракрасный (ИК) пассивный и радиоволновый (РВ) активный, а также выдает в шлейф сигнализации тревожное извещение при последовательном срабатывании обоих каналов (при приоритете РВ-канала).

Место установки извещателя выбирается таким образом, чтобы его зона обнаружения перекрывала вероятные направления движения нарушителя.

При необходимости охраны объектов, площадь которых превышает площадь зоны обнаружения одного извещателя, можно использовать два и более извещателей в одном помещении при питании каждого извещателя от отдельного источника питания. На взаимное размещение извещателя "Сокол-1" и пассивных оптико-электронных извещателей типа "Фотон-4" никаких ограничений не накладывается. При установке в одном помещении извещателя "Сокол-1" и радиоволнового извещателя типа "Волна" или "Аргус" их следует устанавливать на расстоянии не менее 3 м друг от друга при расположении на одной стене и параллельном направлении осей зон обнаружения. В том случае, если извещатели направлены друг на друга, расстояние между ними должно быть не менее 6 м. Аналогичным образом желательно размещение нескольких извещателей "Сокол-1" в одном помещении.

При выборе расположения зоны обнаружения, учтите соотношения высоты установки, угла наклона в вертикальной плоскости и дальности обнаружения, приведенные в таблице 3.22.

Таблица 3.22

Правила установки извещателя

Высота, м	1,5			2		2,5
Угол наклона, градус	0	7	11	7	11	11
Дальность, м	12	8,3	5,6	12,5	8,3	11,2

На установочном основании имеются заглушенные отверстия для крепления извещателя в разных плоскостях.

Извещатель устанавливается на стене или в углу, крепление осуществляется в соответствии с таблицей 3.23.

Таблица 3.23

Назначение крепежных отверстий

Угол наклона, градус	0	7	11
№ отверстия для крепления на стене	1 - 1	2 - 2	3 - 3
№ отверстия для крепления в углу	4 - 4	5 - 5	6 - 6

Технические характеристики приведены в таблице 3.24.

Разметка крепления приведена на рисунке 3.11.

Схема внешних соединений приведена на рисунке 3.36.

Диаграмма зоны обнаружения приведена на рисунке 3.58.

Таблица 3.24

Характеристики комбинированных извещателей

Характеристика	Сокол-1	DT4хх1Т
Принцип обнаружения	радиоволновый + инфракрасный пассивный
Тип зоны обнаружения	объемная комбинированная
Максимальная дальность действия, м:	12
DT 4201 Т			6
DT 4351 Т			11
DT 4501 T			15
Максимальная контролируемая площадь, м²:	90
DT 4201 Т			20
DT 4351 Т			65
DT 4501 Т			125
Максимальный контролируемый объем, м³	150
Угол обзора, градус:
в вертикальной плоскости	90
в горизонтальной плоскости	90		65
Высота установки, м	1,5 - 2,5		2,3
Диапазон обнаруживаемых скоростей перемещения , м/с	0,3 - 3		0,3 - 2
Извещение "Проникновение"	размыкание контактов реле
Длительность извещения "Проникновение", с	90		2
Индикация	2 встроенных и 1 выносной индикаторов		3 встроенных индикаторов
Напряжение питания постоянного тока, В	12		9-14
Потребляемый ток, мА			35
в режимах "Дежурном" и "Проникновение"	50
в режиме "Внимание"	200
Диапазон рабочих температур, °С	-10 - +50		0 - +50
Относительная влажность воздуха при 35°С, %	80		80
Габаритные размеры, мм	160´125´125		130´70´60
Масса, кг	0,9		0,35

Извещатели комбинированные "DT4201T", "DT4351T", "DT4501T' предназначены для охраны закрытых отапливаемых помещений с температурой окружающего воздуха от 0 °С до +50 °С. Рекомендуемое использование извещателя - блокировка объемов помещений, мест сосредоточения ценностей, музейных экспонатов, оргтехники.

Извещатели "DT" имеют два канала обнаружения: инфракрасный (ИК) пассивный и радиоволновый (РВ) активный, выдают в ШС тревожное извещение при последовательном срабатывании обоих каналов (с приоритетом по ИК-каналу).

Система TURBO позволяет защитить радиоволновый канал обнаружения от воздействия газоразрядных ламп и других регулярных помех.

Наличие дополнительной оптической системы позволяет блокировать пространство под извещателем.

При необходимости охраны объектов, площадь которых превышает площадь зоны обнаружения одного извещателя, можно использовать два и более извещателей в одном помещении. На взаимное размещение извещателя типа "DT" и пассивных оптико-электронных извещателей типа "Фотон" никаких ограничений не накладывается. При установке в одном помещении извещателя "DT" и радиоволнового извещателя типа "Волна" или "Аргус" их следует устанавливать на расстоянии не менее 3 м друг от друга при расположении на одной стене и параллельном направлении осей зон обнаружения. В том случае, если извещатели направлены друг на друга, расстояние между ними должно быть не менее 6 м. Аналогичным образом следует размещать несколько извещателей "DT" в одном помещении.

При выборе расположения зоны обнаружения учтите, что максимальный размер зоны обнаружения достигается при высоте установки извещателя 2,3 м. Дальность действия СВЧ-канала устанавливайте с помощью регулятора R53 в соответствии с требуемыми размерами охраняемой зоны.

Извещатель выдает извещение о проникновении размыканием контактов исполнительного реле и включением красного индикатора на время 2 с.

Технические характеристики приведены в таблице 3.24.

Разметка крепления приведена на рисунке 3.11.

Схема внешних соединений приведена на рисунке 3.36.

Диаграмма зоны обнаружения приведена на рисунке 3.58.

3.2.12 Извещатели тревожной сигнализации

Извещатель охранный ножной/ручной ИО 102-1/1А предназначен для работы в отапливаемых помещениях с температурой окружающего воздуха от 0 °С до +35 °С и выдает тревожное извещение при нажатии на клавишу. Рекомендуемое применение - организация тревожной сигнализации в банках, кассах, офисах, магазинах, на постах охраны, а также на других объектах, где возможны преступные нападения на сотрудников, клиентов или посетителей объекта.

Извещатель состоит из двух частей: блока извещателя, выполненного в виде клавиши, и блока индикации.

Извещатель срабатывает при нажатии на клавишу рукой или ногой. Выбор способа включения и места установки извещателя определяется условиями обеспечения максимальной безопасности и удобства визуального контроля, при этом места установки должны быть скрыты от наблюдения преступниками или посторонними лицами.

Запрещается установка извещателя в непосредственной близости (менее 200 мм) от источников магнитных полей и больших масс ферромагнитных материалов.

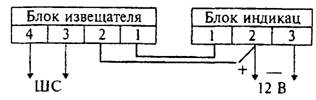

Схема внешних соединений приведена на рисунке 3.38.

3.3 Разметка крепления извещателей

Таблица 3.25

Размеры крепления извещателей

Наименование	№	Размеры, мм			Наименование	№	Размеры, мм
извещателей	Рис.	A	В	С	извещателей	Рис.	A	В	С
"Окно-2М, 4"	3.1	31	-	-	"Фотон-6, 8":
"Окно-5"	3.1	37	-	-	кронштейна	3.1	92	-	-
"Гюрза-050"	3.3	90	59	86	основания	3.2	40	70	-
"Гюрза-050М"	3.3	90	62	86	"Аргус-2, 2М,"	3.1	26*	-	-
"Грань-2"	3.3	90	110	45	"Аргус-3":
"Пик"	3.3	150	70	75	кронштейн	3.2	33	20	-
"Стекло-1"	3.3	50	65	25	основание	3.4	40	51	43
"Вектор-2"	3.3	70	58	35	"Волна-5"	3.1	26*	-	-
"Вектор-3"	3.5	71	45	-	"Тюльпан-3"	3.1	30	-	-
"Рубеж-3М": БПК	3.5	220	230	-	"Радий-1"	3.5	140	140	-
БИ, БФ	3.5	52	60	-	ИО 102-1/1А:
"Фотон-2"	3.3	95	80	95	клавиша	3.1	150	-	-
"Фотон-5"	3.3	40	92	20	БИ	3.1	40	-	-
